Hướng dẫn sử dụng bộ điều khiển cho hệ thống sưởi ấm Hàn Quốc
Hướng dẫn sử dụng bộ điều khiển cho hệ thống sưởi ấm Hàn Quốc

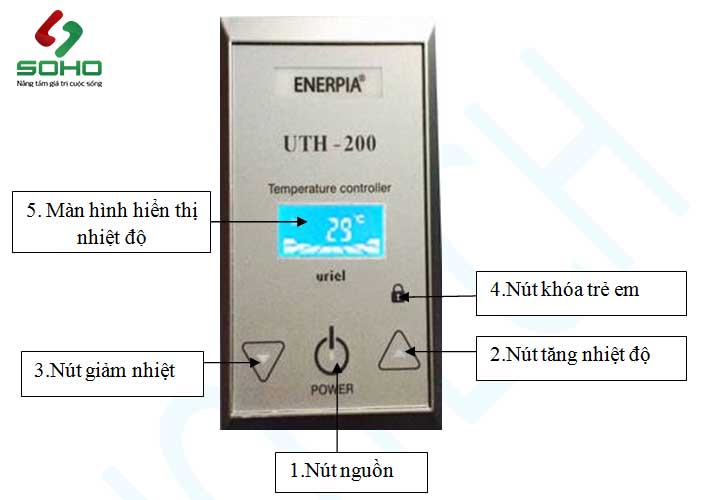

Nút chức năng điều khiển bộ điều khiển
1 - Nút bật tắt nguồn hệ thống.
2 - Nút tăng nhiệt độ.
3 - Nút giảm nhiệt độ.
4 - Nút khóa trẻ em. Sau khi cài đặt nhiệt độ xong. Nhấn nút 4 khoảng 5s để khóa. Tránh va chạm mặt điểu khiển .
5 - Màn hình hiển thị nhiệt độ. Hiển thị nhiệt độ cài đặt cần làm nóng. Chữ ON hiển thị báo hệ thống đang làm việc bình thường
Bộ điều khiển nhiệt trung tâm. Là thiết bị điều khiển nhiệt độ của hệ thống sưởi sàn, quản lý nhiệt độ, duy trì nhiệt độ cho hệ thống sưởi ấm hàn quốc . Thiết bị được kết nối với nguồn điện 220V, thông qua bộ điều khiển cung cấp điện năng, truyền điện năng thành nhiệt năng đến thiết bị tiêu thụ điện dưới dạng cáp dẫn nhiệt và dẫn điện.
Là một thiết bị được thiết kế để giao tiếp với thiết bị sưởi ấm và hệ thống đọc nhiệt độ thông qua một bộ cảm biến và kích hoạt hệ thống trong phạm vi quy định, cho phép điều chỉnh được nhệt độ của môi trường xung quanh bề mặt cáp cho phép hẹn giờ.
Ngoài ra chức năng chính điều chỉnh nhiệt độ hệ thống sưởi sàn bộ điều khiển trung tâm UTH - 200 còn có chức năng bật tắt nguồn điện cho hệ thống cáp làm nóng hoạt động và điều chỉnh nhiệt độ của hệ thống cần làm nóng và theo dõi nhiệt động đã làm nóng sàn trong thời điểm hiện tại hệ thống đang hoạt động.
Hệ thống sưởi sàn sử dụng nguồn điện gia đình 220V kết nối trực tiếp vào hệ thống nguồn thông qua phích cắm và Atomat bảo vệ chống quá tải 20A giúp cho hệ thống làm việc an toàn và kéo dài tuổi thọ của toàn hệ thống sưởi ấm. Dòng điện ra sử dụng là dòng xoay chiều 24V nên chú ý không chạm tay vào đầu ra của nguồn vì là dòng điện xoay chiều nên vẫn có cảm giác bị tê tê tay, cáp truyền nhiệt có dây tiếp đất khi hoàn thiện công trình cần chú ý nối đất cho cáp màu xanh lá cây với đất giúp cho hệ thống an toàn khi sử dụng không bị dò điện ra bên ngoài bề mặt sàn sưởi.
Bắt đầu sử dụng hệ thống sưởi ấm hãy kiểm tra xem có nguồn điện cấp vào tới bộ điều khiển của hệ thống hay chưa? Nguồn điện vào là nguồn điện 220V. Nếu đã có nguồn điện rồi, nhấn nút khởi động nguồn trên bộ điều khiển trung tâm để khởi động hệ thống. Khi bắt đầu hoạt động trên màn hình của bộ điều khiển sẽ báo chữ ON trên góc bên trái là hệ thống đang hoạt động bình thường. Trên màn hình của bộ điều khiển trung tâm sẽ hiển thị nhiệt độ hiện tại của sensor đo được trên hệ thống hệ thống làm việc. Để điều chỉnh nhiệt độ, nhấn hai nút tăng và giảm nhiệt độ của bộ điều khiển bên phía tay trái lên hoặc xuống theo mức tuỳ ý cần sử dụng cho tới khi đạt được yêu cầu. Sau khi cài đặt nhiệt độ xong vài giây sau bạn sẽ nhìn thấy đồng hồ báo số nhiệt độ hiện tại của bề mặt bên trong sàn gần với cáp truyền nhiệt. Mức tăng cao nhất là 60 – 90độC,thấp nhất 0độ C. Sau khoảng 1h - 2h thì nhiệt độ của bền mặt sàn sẽ tăng lên trên dưới 10 độ C tuỳ theo chất liệu và độ dày của sàn. Hệ thống sưởi sàn sẽ tự động điều chỉnh dòng điện đóng ngắt để cấp cho cáp hoạt động và ổn định. Khi nào cân bằng được nhiệt độ yêu cầu thì hệ thống sẽ tự ngắt điện cho cáp và nếu nhiệt truyền ra bề mặt bị mất nhiệt dần thì hệ thống tự động cấp điện trở lại để duy trì nhiệt độ cài đặt theo yêu cầu.
Trong trường hợp lâu ngày không sử dụng bạn nên tắt tất cả các bộ điều khiển trung tâm và rút phích cắm ra khỏi ổ cắm để đảm bảo an toàn cho thiết bị tránh gặp rủ do về nguồn điện như mưa bão, sấm sét ,lũ lụt hoặc hiệu điện thế tăng quá áp so với quy định của hệ thống và các trường hợp không mong muốn khác. Trong trường hơp đồng hồ báo số nhiệt độ bị khuyết phần hiển thị số và nhiệt độ của sàn gần bằng 0 thì sensor của hệ thống đang bị lỗi hoặc bị đứt dây tín hiệu, tuột dây tín hiệu sensor, cần phải kiểm tra kỹ lại nếu vẫn không được bạn cần thay sensor mới.
Trường hợp bộ điều khiển trung tâm đang hoạt động đèn vẫn báo nhiệt độ xong từ lúc bật hệ thống tới khi kiểm tra thấy sàn không nóng và nhiệt độ của đồng hồ không tăng lên so với thời gian khởi động thì bạn cần kiểm tra lại cáp phát nhiệt , nguyên nhân là do cáp bị tiếp xúc kém, bị đứt cáp, tuột mối nối với bộ điều khiển .Trong trường hợp trên bạn cần phải kiểm tra tại hai vị trí điểm cuối cáp và điểm đầu cáp phát nhiệt với cáp nguồn 3 cực cung cấp điện cho cáp phát nhiệt có bị mất kết nối.Trong lúc này cần phải sửa lại 1 trong 2 đầu của cáp để nối lại với nhau như trước, Hoặc bạn có thể dung đồng hồ đo và kiểm tra điện trở của dây dẫn thông hoặc không thông, nếu trường hợp điện trở không thông bạn lên báo lại với nhà cung cấp để có phương án sử lý kịp thời và hiệu quả.
