Khám phá máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN từ A-Z

Trong các công trình hiện đại, nhu cầu bổ sung khí tươi ngày càng được quan tâm, đặc biệt ở những không gian thường xuyên sử dụng điều hòa và đóng kín cửa. Máy cấp khí tươi hồi nhiệt là giải pháp giúp cấp khí tươi, hút khí thải và thu hồi nhiệt trong cùng một thiết bị, góp phần duy trì chất lượng không khí đồng thời tối ưu hiệu quả sử dụng năng lượng. Trong bài viết này, hãy cùng tìm hiểu máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế trong các công trình nhà ở.

Máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN là gì?

Himpel HRD-EP250EBN là máy cấp khí tươi hồi nhiệt (ERV - Energy Recovery Ventilator) được thiết kế theo dạng âm trần, phù hợp cho căn hộ, nhà phố, biệt thự và các công trình cần cấp khí tươi cho nhiều không gian thông qua hệ thống ống gió.

Khác với các thiết bị chỉ đưa khí tươi từ bên ngoài vào, máy cấp khí tươi hồi nhiệt còn thực hiện đồng thời quá trình hút không khí đã sử dụng ra ngoài. Hai luồng khí đi qua bộ trao đổi nhiệt theo hai đường riêng biệt, giúp thu hồi nhiệt giữa luồng khí cấp và luồng khí thải mà không hòa trộn với nhau.

Nhờ nguyên lý này, không khí tươi trước khi được cấp vào công trình sẽ có nhiệt độ gần với nhiệt độ trong phòng hơn, góp phần hạn chế thất thoát năng lượng khi sử dụng điều hòa và duy trì quá trình trao đổi không khí liên tục.

Một số thông số kỹ thuật nổi bật:

• Model: HIMPEL HRD-EP250EBN
• Kiểu máy: Máy cấp khí tươi hồi nhiệt âm trần
• Lưu lượng gió: 150 / 250 / 270 CMH
• Chế độ gió: Thấp - Trung bình - Mạnh
• Công suất: 52 / 97 / 107 W
• Độ ồn: < 50 dB
• Đường kính ống gió: Ø125 mm
• Bộ lọc: Lọc thô + HEPA
• Kích thước: 680 × 620 × 295 mm

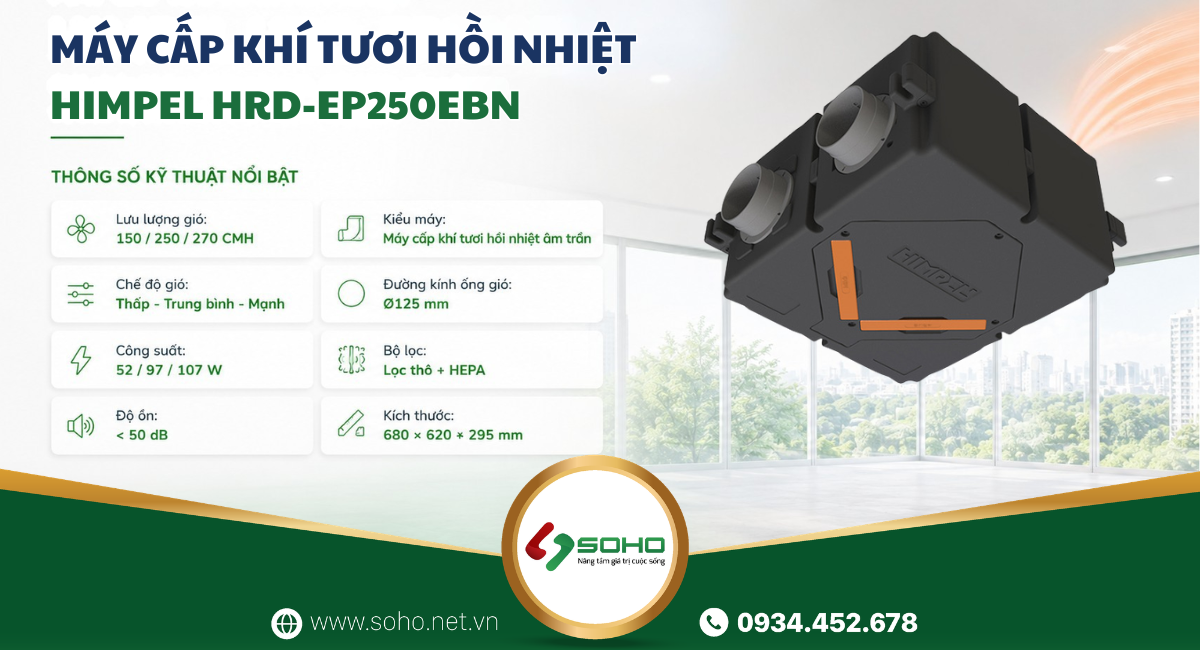

Máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN

Cấu tạo máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN

Để thực hiện đồng thời quá trình cấp khí tươi, hút khí thải và thu hồi nhiệt, máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN được cấu tạo từ nhiều bộ phận làm việc đồng bộ.

Bộ trao đổi nhiệt

Đây là bộ phận quan trọng nhất của máy cấp khí tươi hồi nhiệt. Bộ trao đổi nhiệt cho phép luồng khí tươi từ bên ngoài và luồng khí thải từ trong nhà đi qua theo hai đường riêng biệt. Hai luồng khí không tiếp xúc trực tiếp nhưng vẫn trao đổi nhiệt thông qua lõi trao đổi nhiệt. Nhờ đó, không khí cấp vào có nhiệt độ gần với nhiệt độ trong phòng hơn trước khi được phân phối đến các khu vực sử dụng.

Hệ thống quạt cấp và quạt hút

Himpel HRD-EP250EBN được trang bị quạt cấp khí và quạt hút khí hoạt động đồng thời trong suốt quá trình vận hành.

• Quạt cấp có nhiệm vụ đưa không khí tươi từ bên ngoài đi qua hệ thống lọc và bộ trao đổi nhiệt trước khi phân phối đến các không gian sử dụng.
• Quạt hút thu hồi không khí đã sử dụng từ bên trong công trình, đưa trở lại thiết bị để đi qua bộ trao đổi nhiệt rồi thải ra ngoài.

Sự phối hợp giữa hai quạt giúp duy trì quá trình cấp khí tươi và hút khí thải diễn ra liên tục, đồng thời hỗ trợ cân bằng lưu lượng gió trong toàn bộ hệ thống.

Hệ thống lọc nhiều cấp

Trước khi được cấp vào không gian sống, không khí sẽ đi qua hệ thống lọc gồm:

• Lọc thô: Đây là lớp lọc đầu tiên, có nhiệm vụ giữ lại bụi lớn, tóc, côn trùng và các tạp chất có kích thước lớn, đồng thời bảo vệ các bộ lọc phía sau.
• Lọc HEPA: Sau lớp lọc thô, không khí tiếp tục đi qua bộ lọc HEPA để giữ lại bụi mịn PM2.5 và nhiều hạt bụi có kích thước nhỏ trước khi được cấp vào công trình.

Việc kết hợp lọc thô và lọc HEPA giúp nâng cao chất lượng nguồn khí cấp vào, đặc biệt phù hợp với các khu vực đô thị hoặc những nơi có mật độ giao thông cao.

Hệ thống cửa gió và kết nối ống gió

Himpel HRD-EP250EBN được thiết kế để kết nối với hệ thống ống gió trung tâm, giúp thực hiện đồng thời quá trình lấy khí tươi, cấp khí, hút khí và thải khí trong cùng một thiết bị.

Hệ thống gồm bốn cửa kết nối chính:

• Cửa lấy khí tươi: Tiếp nhận không khí từ môi trường bên ngoài đưa vào thiết bị.
• Cửa cấp khí: Phân phối khí tươi sau khi đã đi qua bộ lọc và bộ trao đổi nhiệt đến các không gian sử dụng.
• Cửa hút khí: Thu hồi không khí đã sử dụng từ bên trong công trình đưa trở lại thiết bị.
• Cửa thải khí: Đưa không khí sau khi trao đổi nhiệt ra môi trường bên ngoài.

Thông qua hệ thống ống gió, khí tươi được phân phối đến các khu vực như phòng khách, phòng ngủ và phòng làm việc, trong khi không khí đã sử dụng được thu hồi từ bếp, phòng vệ sinh hoặc các khu vực phụ. Việc bố trí hệ thống cấp và hút hợp lý giúp duy trì quá trình lưu thông không khí liên tục, nâng cao hiệu quả trao đổi không khí.

Thiết kế âm trần tối ưu không gian

Himpel HRD-EP250EBN được thiết kế theo dạng âm trần, phù hợp với các công trình có hệ thống trần kỹ thuật như căn hộ, nhà phố và biệt thự. Việc lắp đặt thiết bị trên trần giúp tối ưu diện tích sử dụng, đảm bảo tính thẩm mỹ cho không gian và thuận tiện trong việc kết nối với hệ thống ống gió trung tâm.

Bên cạnh đó, thiết kế âm trần còn giúp bố trí đường cấp khí và đường hút khí linh hoạt theo mặt bằng công trình, đồng thời tạo điều kiện thuận lợi cho quá trình kiểm tra, vệ sinh và bảo trì định kỳ.

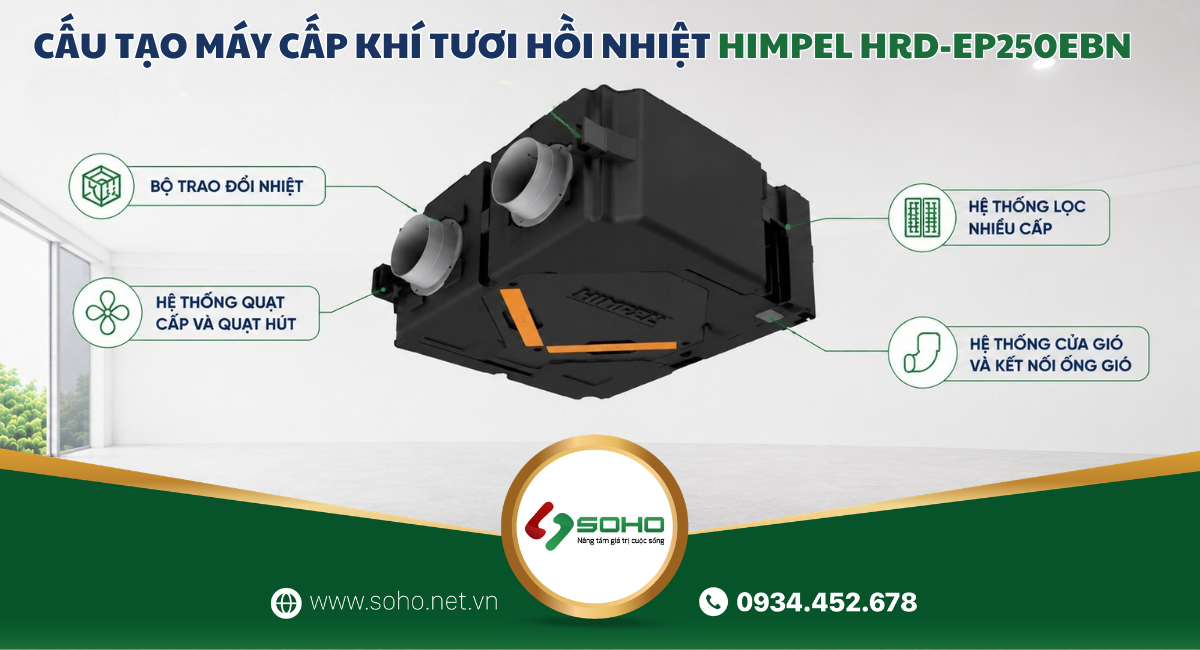

Cấu tạo của máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN

Nguyên lý hoạt động của máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN

Khác với máy cấp khí tươi một chiều, máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN hoạt động theo nguyên lý ERV. Thiết bị thực hiện đồng thời quá trình cấp khí tươi, hút khí thải và trao đổi nhiệt trong cùng một hệ thống.

Trong quá trình vận hành, hai luồng không khí luôn được lưu thông liên tục nhưng di chuyển theo hai đường riêng biệt, giúp duy trì chất lượng không khí trong nhà mà không làm hai luồng khí hòa trộn với nhau.

Chu trình cấp khí tươi

Không khí ngoài trời được đưa vào thiết bị thông qua cửa lấy khí tươi. Trước khi cấp vào công trình, luồng khí này sẽ lần lượt đi qua:

• Bộ lọc thô để giữ lại bụi và các tạp chất có kích thước lớn.
• Bộ lọc HEPA giúp lọc bụi mịn PM2.5 và các hạt bụi nhỏ trong không khí.
• Bộ trao đổi nhiệt để thực hiện quá trình thu hồi nhiệt với luồng khí thải.

Sau khi được xử lý, khí tươi sẽ được phân phối đến các khu vực như phòng khách, phòng ngủ hoặc phòng làm việc thông qua hệ thống ống gió.

Chu trình hút khí thải

Song song với quá trình cấp khí tươi, hệ thống cũng liên tục thu hồi không khí đã sử dụng từ bên trong công trình. Không khí được hút từ các khu vực như:

• Phòng bếp.
• Phòng vệ sinh.
• Phòng giặt.
• Các không gian cần thải khí.

Luồng khí này đi qua bộ trao đổi nhiệt trước khi được đưa ra ngoài môi trường. Việc hút khí liên tục giúp hạn chế tình trạng tích tụ mùi, hơi ẩm và không khí cũ trong công trình.

Quá trình trao đổi nhiệt diễn ra như thế nào?

Điểm khác biệt của máy cấp khí tươi hồi nhiệt nằm ở bộ trao đổi nhiệt (ERV Core). Tại đây, luồng khí tươi từ bên ngoài và luồng khí thải từ trong nhà đi qua hai kênh riêng biệt bên trong bộ trao đổi nhiệt. Mặc dù không tiếp xúc trực tiếp với nhau, hai luồng khí vẫn có thể trao đổi nhiệt thông qua vật liệu của lõi trao đổi nhiệt.

Ứng dụng thực tế của Himpel HRD-EP250EBN

Ứng dụng thực tế của Himpel HRD-EP250EBN trong công trình nhà ở

Ứng dụng cho căn hộ chung cư

Đối với căn hộ chung cư, máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN phù hợp với những công trình có từ hai phòng ngủ trở lên hoặc nhiều không gian sinh hoạt cần được cấp khí tươi.

Thiết bị được lắp đặt âm trần và kết nối với hệ thống ống gió để phân phối khí tươi đến các khu vực như phòng khách, phòng ngủ và phòng làm việc. Giải pháp này giúp đáp ứng nhu cầu trao đổi không khí trong toàn bộ căn hộ, đồng thời đảm bảo tính thẩm mỹ nhờ toàn bộ thiết bị và đường ống được bố trí phía trên trần kỹ thuật.

Ứng dụng cho nhà phố

Đối với nhà phố nhiều tầng, không gian thường được chia thành nhiều phòng riêng và sử dụng điều hòa trong thời gian dài. Vì vậy, Himpel HRD-EP250EBN là giải pháp phù hợp để xây dựng hệ thống cấp khí tươi trung tâm cho toàn bộ ngôi nhà.

Thông qua hệ thống ống gió, khí tươi có thể được phân phối đến từng khu vực sử dụng theo bản vẽ thiết kế. Đồng thời, hệ thống cũng thu hồi không khí đã sử dụng từ các khu vực phát sinh mùi và độ ẩm, góp phần duy trì môi trường sống thông thoáng và nâng cao hiệu quả lưu thông không khí trong nhà.

Ứng dụng cho biệt thự

Đối với biệt thự có diện tích lớn và nhiều không gian chức năng, Himpel HRD-EP250EBN đáp ứng nhu cầu cấp khí tươi cho nhiều khu vực thông qua hệ thống ống gió trung tâm.

Dựa trên mặt bằng thực tế, đội ngũ kỹ thuật sẽ tính toán lưu lượng khí, bố trí vị trí đặt máy, tuyến ống và miệng cấp - hút phù hợp với từng không gian. Nhờ đó, hệ thống có thể phân phối khí tươi đồng đều, đảm bảo quá trình trao đổi không khí diễn ra liên tục trong toàn bộ công trình.

Phù hợp với công trình thi công mới

Bên cạnh việc phù hợp với nhiều loại hình nhà ở, Himpel HRD-EP250EBN đặc biệt thích hợp cho các công trình đang trong giai đoạn xây dựng hoặc hoàn thiện. Việc thiết kế và lắp đặt ngay từ đầu giúp tối ưu vị trí đặt máy, hệ thống ống gió và miệng cấp - hút, đồng thời hạn chế phát sinh chi phí cải tạo sau khi công trình đã hoàn thiện. Đây cũng là phương án được nhiều đơn vị tư vấn lựa chọn nhằm đảm bảo hiệu quả vận hành và tính thẩm mỹ của hệ thống cấp khí tươi trung tâm.

Kết luận

Không chỉ là thiết bị bổ sung khí tươi, máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN còn là một phần của hệ thống thông gió trung tâm, giúp duy trì quá trình cấp - hút khí và trao đổi nhiệt trong công trình.

Để đạt hiệu quả vận hành như thiết kế, hệ thống cần được khảo sát, tính toán lưu lượng, thiết kế đường ống và thi công đúng kỹ thuật. Việc lựa chọn đúng thiết bị ngay từ đầu sẽ góp phần nâng cao chất lượng không khí, tối ưu hiệu quả sử dụng và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

--------------------------------
