Nguyên lý cấp và hút khí của hệ thống hồi nhiệt

Làm thế nào một thiết bị có thể vừa cấp khí tươi, vừa hút khí thải mà không cần mở cửa liên tục? Câu trả lời nằm ở cách hệ thống tổ chức hai luồng khí và tận dụng quá trình trao đổi nhiệt giữa chúng. Cùng SOHO tìm hiểu nguyên lý hệ thống hồi nhiệt và cách hai luồng khí được vận hành trong thiết bị.

Nguyên lý hệ thống hồi nhiệt hoạt động như thế nào?

Nguyên lý hệ thống hồi nhiệt dựa trên việc vận hành đồng thời hai luồng khí: luồng khí tươi từ bên ngoài đi vào và luồng khí đã sử dụng trong nhà được đưa ra ngoài. Hai luồng khí có đường đi riêng nhưng được xử lý đồng thời bên trong thiết bị.

Với máy cấp khí tươi hồi nhiệt, không khí ngoài trời được đưa vào qua đường lấy khí, đi qua bộ lọc và bộ trao đổi nhiệt trước khi cấp vào nhà. Trong khi đó, không khí trong nhà được hút về máy, đi qua bộ trao đổi nhiệt rồi được dẫn ra ngoài.

Nhờ cách tổ chức này, hệ thống thực hiện đồng thời cấp hút khí thay vì chỉ bổ sung khí mới hoặc chỉ hút khí cũ. Đây là nguyên lý quan trọng giúp duy trì quá trình trao đổi không khí trong không gian kín.

Khám phá cách hệ thống hồi nhiệt giúp hạn chế thất thoát nhiệt

Hệ thống hồi nhiệt gồm những luồng khí nào?

Một hệ thống hồi nhiệt cơ bản gồm luồng khí tươi và luồng khí thải. Hai luồng khí hoạt động song song nhưng được dẫn theo những đường riêng trong thiết bị.

Luồng khí tươi đi vào như thế nào?

Không khí ngoài trời được hút vào thiết bị thông qua đường lấy khí ngoài trời. Tùy theo thiết kế công trình, đường lấy khí có thể được bố trí tại vị trí phù hợp để đảm bảo nguồn khí cấp ổn định.

Trước khi đi vào không gian sử dụng, khí tươi được đưa qua bộ lọc. Bộ lọc giúp giữ lại bụi và các hạt ô nhiễm theo cấp lọc được trang bị trên từng dòng máy cấp khí tươi hồi nhiệt.

Sau đó, khí tươi tiếp tục đi qua bộ trao đổi nhiệt trước khi được phân phối đến các phòng. Khí có thể được cấp đến phòng khách, phòng ngủ, phòng làm việc hoặc những khu vực cần bổ sung khí mới.

Luồng khí thải được đưa ra ngoài ra sao?

Cùng lúc với quá trình cấp khí tươi, không khí đã sử dụng trong nhà được hút về máy thông qua đường hồi. Luồng khí này có thể chứa CO₂, mùi, hơi ẩm và các chất phát sinh trong quá trình sinh hoạt.

Không khí hồi tiếp tục đi qua bộ trao đổi nhiệt theo thiết kế của thiết bị. Sau đó, luồng khí được dẫn qua đường thải và đưa ra ngoài công trình.

Nhờ đó, hệ thống không chỉ đưa khí mới vào mà còn chủ động loại bỏ khí đã sử dụng. Đây là yếu tố quan trọng trong nguyên lý hệ thống hồi nhiệt, đặc biệt với những không gian thường xuyên đóng kín.

Tìm hiểu thêm về máy cấp khí tươi hồi nhiệt

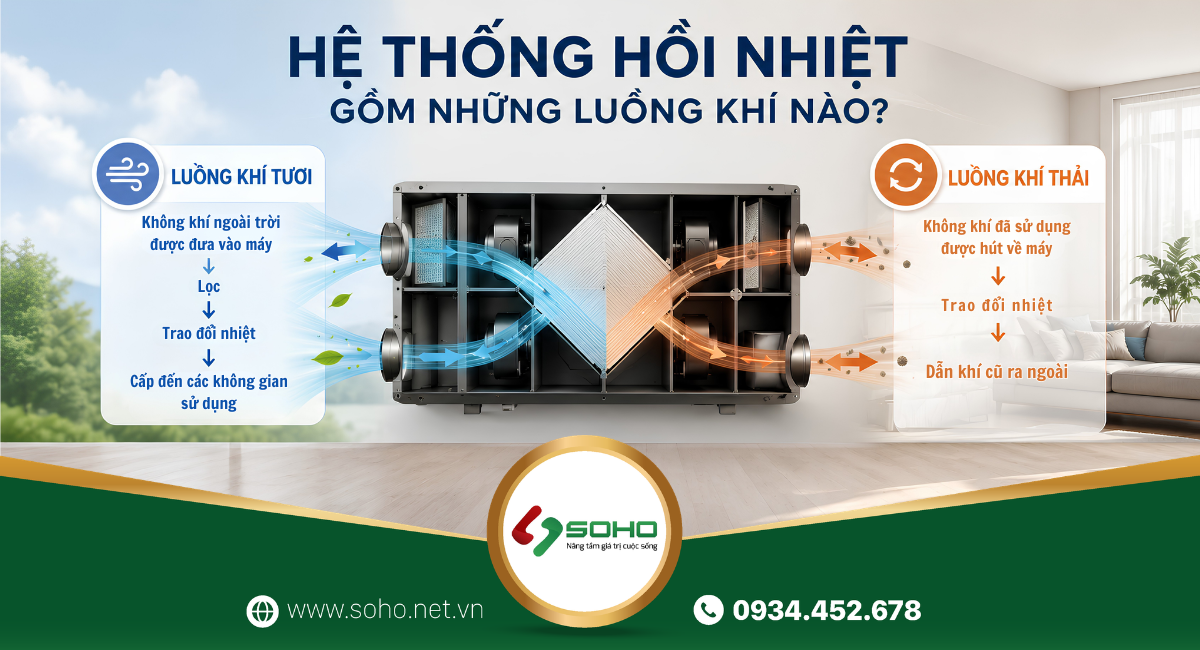

Hệ thống hồi nhiệt gồm những luồng khí nào?

Vai trò của bộ trao đổi nhiệt

Bộ trao đổi nhiệt là bộ phận trung tâm trong nguyên lý hệ thống hồi nhiệt. Hai luồng khí tươi và khí thải đi qua bộ phận này theo những đường dẫn riêng để thực hiện quá trình trao đổi nhiệt.

Hai luồng khí không hòa trộn trực tiếp với nhau. Thay vào đó, nhiệt được truyền qua vật liệu trao đổi nhiệt giữa hai luồng khí theo cấu tạo của thiết bị.

Ví dụ, khi nhà đang sử dụng điều hòa, không khí trong nhà đã được làm mát. Nhiệt từ luồng khí trao đổi có thể được tận dụng để hỗ trợ điều chỉnh điều kiện nhiệt của luồng khí mới trước khi cấp vào nhà.

Đây là một trong những lý do ERV được sử dụng cho các công trình thường xuyên đóng kín và vận hành điều hòa. Hệ thống vừa duy trì trao đổi không khí, vừa hỗ trợ hạn chế tổn thất năng lượng do trao đổi khí.

Hệ thống cấp hút khí được tổ chức như thế nào?

Để cấp hút khí hiệu quả, hệ thống cần có mạng lưới đường ống được thiết kế phù hợp với mặt bằng. Không chỉ có máy trung tâm, hệ thống còn gồm đường lấy khí ngoài trời, đường thải, tuyến ống cấp và tuyến ống hồi.

Ống cấp đưa khí tươi từ máy đến các không gian sử dụng. Ngược lại, ống hồi thu không khí đã sử dụng từ các phòng và đưa về máy để tiếp tục xử lý.

Từ tuyến ống chính, hệ thống có thể chia thành nhiều nhánh tùy theo số phòng và nhu cầu lưu lượng. Miệng gió cấp và miệng gió hồi cũng cần được bố trí hợp lý để tạo hướng lưu chuyển không khí phù hợp.

Vì vậy, khi triển khai máy cấp khí tươi hồi nhiệt, cần tính toán đồng thời cả thiết bị và mạng lưới đường ống. Một thiết bị phù hợp nhưng tuyến ống không được tính toán đúng vẫn có thể ảnh hưởng đến hiệu quả vận hành.

Khám phá giải pháp thiết kế khí tươi phù hợp cho từng căn hộ

Lọc khí trong máy cấp khí tươi hồi nhiệt

Trong nguyên lý hệ thống hồi nhiệt, bộ lọc nằm trên đường khí tươi trước khi không khí được cấp vào nhà. Bộ phận này giúp giữ lại bụi và các hạt ô nhiễm theo khả năng lọc của từng thiết bị.

Tùy từng model máy cấp khí tươi hồi nhiệt, cấu hình bộ lọc có thể khác nhau. Vì vậy, khi lựa chọn thiết bị, cần xem xét loại bộ lọc, cấp lọc và nhu cầu chất lượng không khí của công trình.

Bộ lọc cũng cần được kiểm tra định kỳ. Khi bụi tích tụ nhiều, sức cản của luồng khí có thể tăng và ảnh hưởng đến lưu lượng cũng như hiệu quả hoạt động của hệ thống.

Hệ thống hồi nhiệt cho nhà ở với Himpel HRD-100C

Case Study: Hệ thống hồi nhiệt cho công trình nhà ở

Trong công trình nhà ở sử dụng điều hòa thường xuyên, yêu cầu không chỉ là bổ sung khí tươi mà còn phải tổ chức luồng khí hợp lý để hạn chế ảnh hưởng đến điều kiện nhiệt trong nhà. Dựa trên mặt bằng thực tế, Himpel HRD-100C được bố trí làm thiết bị cấp khí tươi, kết hợp hệ thống đường ống để phân phối khí đến các không gian sử dụng.

Tổ chức luồng cấp khí

Không khí ngoài trời được đưa vào Himpel HRD-100C qua đường lấy khí. Sau khi được xử lý theo cấu hình của thiết bị, khí tươi được đưa vào tuyến ống cấp và phân phối đến các khu vực cần bổ sung không khí.

Tùy mặt bằng, tuyến cấp có thể chia nhánh đến phòng khách, phòng ngủ hoặc phòng làm việc. Các miệng gió cấp được bố trí tại vị trí phù hợp để khí tươi được phân phối đều hơn trong không gian.

Tổ chức luồng hồi khí

Ở chiều ngược lại, không khí đã sử dụng được thu hồi từ các khu vực cần hút thông qua miệng gió hồi và tuyến ống hồi. Luồng khí này được đưa về hệ thống để tiếp tục xử lý theo thiết kế. Sau đó, khí đã sử dụng được dẫn theo tuyến thải ra ngoài, tạo thành dòng lưu chuyển liên tục thay vì chỉ đưa khí mới vào mà không có đường thoát khí cũ.

Hai luồng khí được xử lý như thế nào?

Trong phương án bố trí Himpel HRD-100C, luồng cấp và luồng hồi được tổ chức thành các tuyến riêng, kết nối với thiết bị trung tâm. Có thể hình dung luồng khí theo chu trình: Khí ngoài trời → Himpel HRD-100C → xử lý → tuyến cấp → không gian sử dụng → tuyến hồi → thiết bị → tuyến thải → ra ngoài.

Có thể thấy, việc lựa chọn Himpel HRD-100C chỉ là một phần của giải pháp. Để hệ thống vận hành phù hợp, cần tính toán đồng thời vị trí đặt máy, hướng tuyến ống, cách chia nhánh và vị trí miệng gió ngay từ giai đoạn thiết kế.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

Kết luận

Một hệ thống hồi nhiệt hiệu quả cần được xây dựng từ chính điều kiện thực tế của công trình, thay vì chỉ lựa chọn máy theo lưu lượng. Từ vị trí đặt máy, tuyến ống đến các điểm cấp - hồi đều cần được tính toán để hai luồng khí hoạt động đúng hướng.

Nếu bạn đang tìm giải pháp cấp khí tươi và hồi nhiệt cho nhà ở, hãy liên hệ SOHO để được tư vấn thiết bị và phương án triển khai phù hợp với mặt bằng thực tế.

--------------------------------
