Quy trình thiết kế hệ thống sưởi sàn từ bản vẽ công trình

Một hệ thống sưởi sàn không nên bắt đầu bằng câu hỏi “cần bao nhiêu mét cáp?” hay “cần bao nhiêu mét ống?”. Trước tiên, kỹ thuật cần đọc bản vẽ, xác định diện tích sưởi thực tế, lựa chọn công nghệ phù hợp, chia zone và từ đó mới xây dựng cấu hình thiết bị.

Có thể hình dung quy trình như sau:

Tiếp nhận bản vẽ → Xác định diện tích sưởi → Lựa chọn công nghệ → Phân zone → Lên cấu hình → Kiểm tra điều kiện thi công

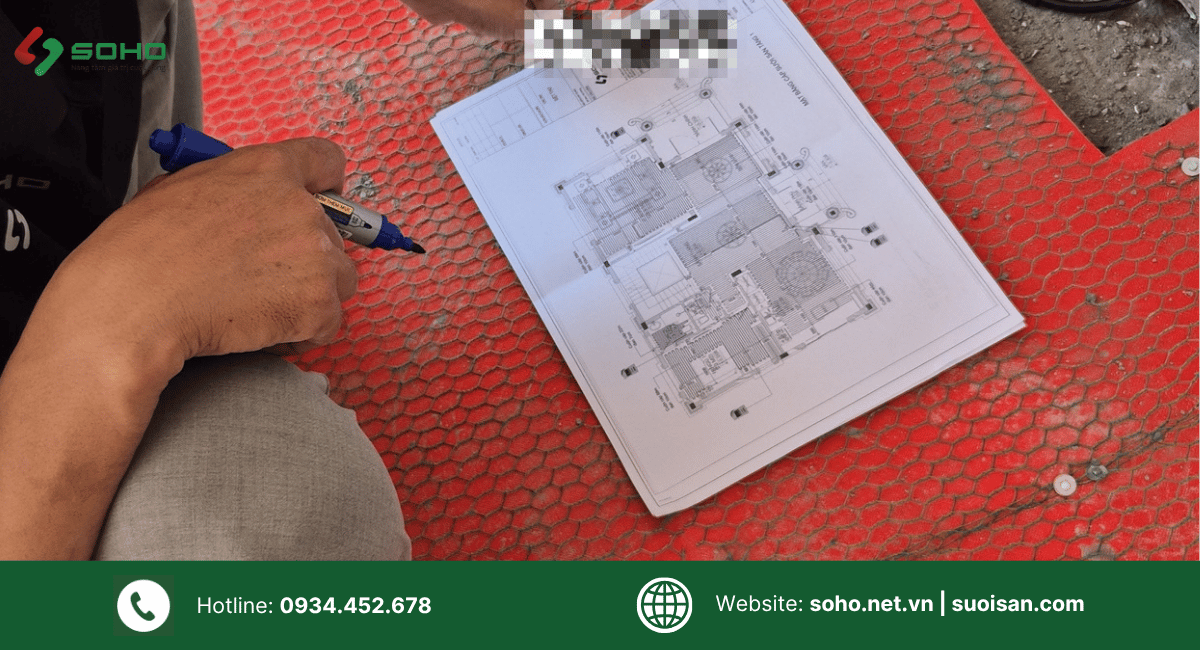

Bước 1: Tiếp nhận bản vẽ công trình

Thông tin đầu tiên cần có là mặt bằng kiến trúc. Nếu đã có bản vẽ nội thất, vị trí thiết bị vệ sinh và vật liệu hoàn thiện sàn thì phương án có thể được xác định chính xác hơn.

Từ bản vẽ, kỹ thuật cần kiểm tra:

• Diện tích và chức năng từng phòng.
• Vị trí tủ, giường, bếp và nội thất cố định.
• Khu vực vệ sinh, bồn tắm, hộp kỹ thuật.
• Loại vật liệu hoàn thiện sàn.
• Vị trí nguồn điện hoặc phòng kỹ thuật.
• Tiến độ xây dựng hiện tại.

Với công trình thực tế, vùng dưới bồn cầu, tủ sát sàn, bồn tắm cố định hay hộp kỹ thuật thường được loại khỏi khu vực bố trí cáp sưởi.

Vì vậy, diện tích xây dựng không đồng nghĩa với diện tích cần sưởi.

Bước 2: Xác định diện tích sưởi thực tế

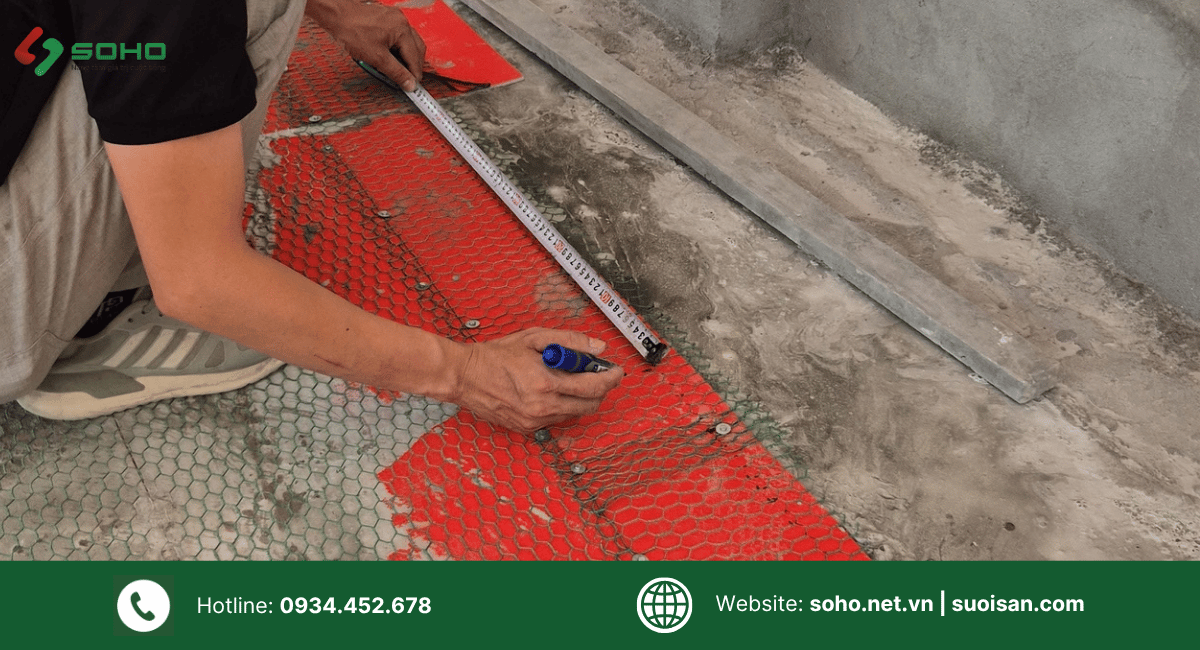

Sau khi đọc bản vẽ, từng phòng sẽ được khoanh vùng sưởi.

Ví dụ, một phòng ngủ 25m² có thể chỉ còn khoảng 17–20m² cần bố trí hệ sưởi sau khi loại trừ tủ cố định, giường hoặc những khu vực không cần làm ấm.

Việc xác định đúng diện tích có ảnh hưởng trực tiếp đến:

Lượng cáp hoặc ống → công suất hệ thống → số zone → thiết bị điều khiển → chi phí thi công.

Đây cũng là lý do không nên lấy tổng diện tích căn nhà rồi nhân trực tiếp với một định mức chung để lựa chọn hệ thống.

Bước 3: Lựa chọn công nghệ sưởi sàn

Sau khi biết diện tích và nhu cầu sử dụng, bước tiếp theo là xác định sưởi điện Enerpia hay sưởi nước nóng IVAR phù hợp hơn.

Cáp sưởi điện Enerpia

Cáp nhiệt điện không từ tính Enerpia tạo nhiệt trực tiếp bằng điện và được bố trí dưới lớp hoàn thiện sàn.

Dòng DW 25W/m có nhiều chiều dài từ 11m đến 110m, cho phép lựa chọn theo từng vùng sưởi. Cấu hình có thể chia riêng từng phòng và điều khiển bằng thermostat.

Phương án này thường đáng cân nhắc khi:

Diện tích sưởi không quá lớn → cần sưởi một số phòng độc lập → không có nguồn nhiệt trung tâm → muốn cấu hình gọn.

Sưởi sàn nước nóng IVAR

Với IVAR, nước nóng từ nguồn nhiệt được bơm đến manifold rồi phân phối qua các vòng ống dưới sàn. Sau khi truyền nhiệt, nước quay về nguồn để tiếp tục tuần hoàn.

Phương án này phù hợp hơn khi:

Diện tích lớn → nhiều phòng → nhiều zone → biệt thự nhiều tầng → có hoặc dự kiến bố trí nguồn nhiệt trung tâm.

Danh mục IVAR cho hệ sưởi nước nóng cũng gồm các loại ống sưởi, manifold nhiều cổng và bộ điều khiển để tổ chức hệ thống theo từng khu vực.

Bước 4: Phân zone sưởi

Sau khi chọn công nghệ, mặt bằng cần được chia thành các zone nhiệt.

Một zone có thể là:

• Một phòng ngủ.
• Một phòng khách.
• Một phòng tắm.
• Một khu sinh hoạt chung.
• Một nhóm không gian có cùng nhu cầu vận hành.

Không nên mặc định toàn bộ một tầng là một zone nếu các phòng có thời gian sử dụng khác nhau.

Ví dụ:

Phòng khách: sử dụng nhiều ban ngày.
Phòng ngủ: chủ yếu sử dụng buổi tối.
Phòng ngủ khách: có thể ít sử dụng.
Phòng tắm: cần điều khiển riêng.

Phân zone hợp lý giúp bạn chủ động bật, tắt hoặc cài đặt từng khu vực thay vì phải vận hành toàn bộ hệ thống cùng lúc.

Với sưởi nước nóng IVAR, manifold được sử dụng để phân phối nước đến nhiều vòng sưởi và tổ chức hệ thống theo từng khu vực. Đây là một lợi thế rõ khi thiết kế cho biệt thự nhiều phòng.

Bước 5: Lên cấu hình hệ thống

Sau khi đã có diện tích và số zone, kỹ thuật mới bắt đầu lựa chọn thiết bị cụ thể.

Nếu sử dụng Enerpia

Cấu hình cơ bản gồm:

Cáp nhiệt Enerpia → lớp cách nhiệt → lưới cố định cáp → cảm biến nhiệt độ sàn → thermostat → nguồn điện.

Chiều dài và model cáp được lựa chọn theo diện tích từng vùng. Trang sản phẩm Enerpia cũng xác định khoảng cách thi công, lớp hoàn thiện và bộ điều khiển là các thông số cần tính trong thiết kế.

Nếu sử dụng IVAR

Cấu hình thường gồm:

Nguồn nhiệt → bơm/cụm điều phối → manifold → các vòng ống dưới sàn → đường hồi → điều khiển từng zone.

Với công trình lớn, số vòng ống và số cổng manifold được xác định từ cách phân chia từng khu vực chứ không chỉ từ tổng diện tích căn nhà.

Bước 6: Kiểm tra điều kiện thi công trước khi chốt phương án

Một bản thiết kế tốt vẫn cần phù hợp với công trình thực tế.

Trước khi chốt cấu hình, cần kiểm tra thêm:

Cao độ nền → cấu tạo sàn → nguồn điện → vị trí thermostat → vị trí manifold/phòng kỹ thuật → tiến độ điện nước → thời điểm lát sàn.

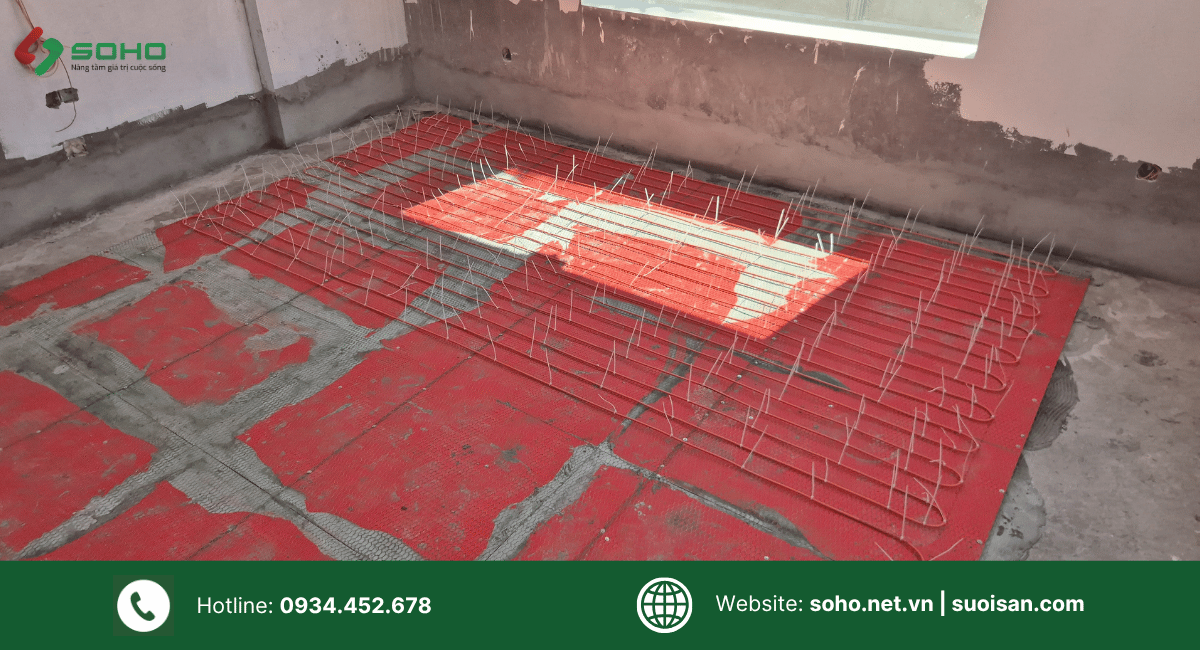

Với cáp Enerpia, quy trình lắp đặt gồm thiết kế chi tiết, lớp cách nhiệt, cố định cáp, lắp cáp, phủ lớp nền và hoàn thiện vật liệu sàn.

Với IVAR, việc xác định vị trí manifold và các vòng ống cần được thực hiện trước khi hoàn thiện nền. Một công trình IVAR thực tế tại Đông Anh cũng cho thấy bản vẽ mặt bằng sưởi và tủ điều khiển/manifold được tổ chức theo từng khu vực trước khi hoàn thiện.

Từ bản vẽ đến cấu hình sưởi sàn

Có thể tóm tắt toàn bộ quá trình:

Bản vẽ kiến trúc + nội thất
↓
Khoanh vùng cần sưởi
↓
Tính diện tích sưởi thực tế
↓
Chọn Enerpia hoặc IVAR
↓
Chia từng zone
↓
Tính cáp/ống + điều khiển
↓
Xác định nguồn điện hoặc nguồn nhiệt
↓
Hoàn thiện cấu hình thi công

Kết luận

Thiết kế hệ thống sưởi sàn nên bắt đầu từ bản vẽ công trình, không bắt đầu từ việc chọn thiết bị.

Bản vẽ giúp xác định đúng diện tích cần sưởi, những vị trí phải loại trừ, số zone và điều kiện kỹ thuật của từng phòng. Sau đó mới có cơ sở lựa chọn cáp sưởi điện Enerpia hoặc sưởi sàn nước nóng IVAR và xây dựng cấu hình phù hợp.

Nếu công trình của bạn đang ở giai đoạn thiết kế, xây thô hoặc chuẩn bị hoàn thiện nền, đây là thời điểm thuận lợi để kiểm tra phương án sưởi trước khi các hạng mục điện nước và mặt sàn được chốt.
