Thiết kế hệ thống cấp khí tươi cần những thông tin gì?

Khi bắt đầu thiết kế hệ thống cấp khí tươi, bản vẽ là cơ sở quan trọng để đơn vị tư vấn hình dung không gian và đưa ra phương án phù hợp. Tuy nhiên, chỉ gửi bản vẽ mặt bằng thường chưa đủ để xác định thiết bị, lưu lượng và cách triển khai hệ thống. Thông tin về diện tích, công năng từng khu vực, số người sử dụng, chiều cao trần, hệ thống điều hòa, giai đoạn thi công và nhu cầu thực tế đều có thể ảnh hưởng đến phương án thiết kế. Vậy khi gửi bản vẽ cho SOHO, khách hàng nên chuẩn bị những thông tin gì?

SOHO cần biết gì về công trình trước khi thiết kế hệ thống cấp khí tươi?

Mặt bằng công trình

Mặt bằng là thông tin đầu tiên SOHO cần khi tiếp nhận yêu cầu thiết kế hệ thống cấp khí tươi. Từ bản vẽ, có thể hình dung cách các không gian được bố trí, vị trí phòng, hành lang, khu vực kỹ thuật và những khu vực có khả năng bố trí thiết bị hoặc đường ống.

Đối với công trình nhiều tầng, nên cung cấp mặt bằng của từng tầng để việc xem xét được đầy đủ hơn. Nếu có bản vẽ kiến trúc, bản vẽ trần hoặc bản vẽ MEP (hệ thống cơ điện), những tài liệu này cũng giúp SOHO có thêm cơ sở để đánh giá điều kiện triển khai hệ thống. Một mặt bằng rõ ràng không chỉ giúp xác định quy mô công trình mà còn hỗ trợ việc xem xét vị trí máy, vị trí cửa gió và hướng triển khai tuyến ống ngay từ đầu.

Xem thêm những yếu tố ảnh hưởng đến chi phí lắp hệ thống cấp khí tươi

Diện tích và kích thước từng khu vực

Diện tích là một trong những thông tin cơ bản khi thiết kế hệ thống cấp khí tươi, nhưng không nên sử dụng diện tích tổng thể làm căn cứ duy nhất để lựa chọn máy. Cùng một diện tích, cách chia phòng và nhu cầu sử dụng có thể rất khác nhau.

Ví dụ, một căn nhà 200m² có thể gồm ít phòng với không gian rộng, trong khi một công trình khác cùng diện tích lại chia thành nhiều phòng ngủ, phòng làm việc và khu vực sinh hoạt riêng. Khi cách bố trí thay đổi, phương án phân phối khí cũng có thể thay đổi theo.

Do đó, ngoài diện tích tổng thể, khách hàng nên cung cấp diện tích hoặc kích thước từng khu vực nếu có. Những thông tin này giúp SOHO có cơ sở để tính toán và phân bổ lưu lượng phù hợp hơn.

Công năng của từng không gian

Công năng cho biết không gian được sử dụng vào mục đích gì và có đặc điểm sử dụng như thế nào. Đây là thông tin quan trọng vì không phải khu vực nào trong công trình cũng có cùng nhu cầu trao đổi không khí.

Phòng ngủ, phòng khách, phòng làm việc, phòng sinh hoạt chung hay khu vực vệ sinh có cách sử dụng và yêu cầu thông gió khác nhau. Một số khu vực có người sử dụng trong nhiều giờ, trong khi một số khu vực chỉ được sử dụng trong thời gian ngắn hoặc có nhu cầu hút khí riêng. Khi biết rõ công năng, SOHO có thể xác định cách tổ chức cấp - hút khí phù hợp thay vì áp dụng một phương án giống nhau cho toàn bộ diện tích.

SOHO cần biết gì trước khi thiết kế hệ thống cấp khí tươi?

Hệ thống cấp khí tươi sẽ phục vụ nhu cầu nào?

Số người sử dụng

Số người sử dụng là thông tin cần thiết khi tính toán nhu cầu cấp khí cho từng khu vực. Khi có người sinh hoạt trong không gian kín, lượng khí trong phòng thay đổi theo thời gian sử dụng, vì vậy nhu cầu thông gió không chỉ phụ thuộc vào diện tích phòng.

Khách hàng nên cung cấp số người sử dụng thường xuyên và những khu vực thường có nhiều người cùng lúc. Nếu một phòng thường chỉ có một người nhưng một không gian khác có nhiều người sử dụng trong thời gian dài, hai khu vực này có thể cần được xem xét với nhu cầu khác nhau. Thông tin về số người cũng nên được kết hợp với thời gian sử dụng để SOHO có cơ sở tính toán lưu lượng và lựa chọn phương án phù hợp hơn.

Tham khảo cách lựa chọn lưu lượng khí tươi cho nhà ở

Hệ thống điều hòa

Thông tin về điều hòa cũng cần được cung cấp khi thiết kế hệ thống cấp khí tươi. Điều hòa và hệ thống cấp khí tươi có chức năng khác nhau, nhưng vị trí của chúng có thể ảnh hưởng đến cách bố trí cửa gió và đường ống.

SOHO cần biết công trình đang sử dụng hay dự kiến sử dụng điều hòa ở những khu vực nào, loại hình điều hòa và vị trí thiết bị nếu đã được xác định. Với những công trình sử dụng điều hòa thường xuyên, việc bố trí cấp khí tươi cũng cần được tính toán để phù hợp với cách sử dụng không gian. Nếu đã có bản vẽ điều hòa hoặc bản vẽ MEP, việc cung cấp cùng bản vẽ kiến trúc sẽ giúp quá trình phối hợp hệ thống thuận lợi hơn.

Nhu cầu sử dụng của khách hàng

Ngoài những thông tin thể hiện trên bản vẽ, SOHO cần biết khách hàng đang mong muốn giải quyết vấn đề gì bằng hệ thống cấp khí tươi. Đây là phần thông tin không thể hiện đầy đủ trên bản vẽ nhưng lại có ảnh hưởng đến phương án thiết kế.

Có công trình cần bổ sung khí tươi cho các phòng sử dụng điều hòa trong thời gian dài. Có công trình muốn tăng trao đổi không khí cho nhiều phòng, hoặc cần kết hợp giữa cấp khí tươi và hút khí thải ở những khu vực nhất định. Nhu cầu càng cụ thể, SOHO càng có cơ sở để xác định phạm vi hệ thống, cách phân phối khí và phương án thiết bị phù hợp với thực tế sử dụng.

Xem thêm case study từ khảo sát đến bàn giao hệ thống khí tươi

Hệ thống cấp khí tươi sẽ phục vụ nhu cầu nào?

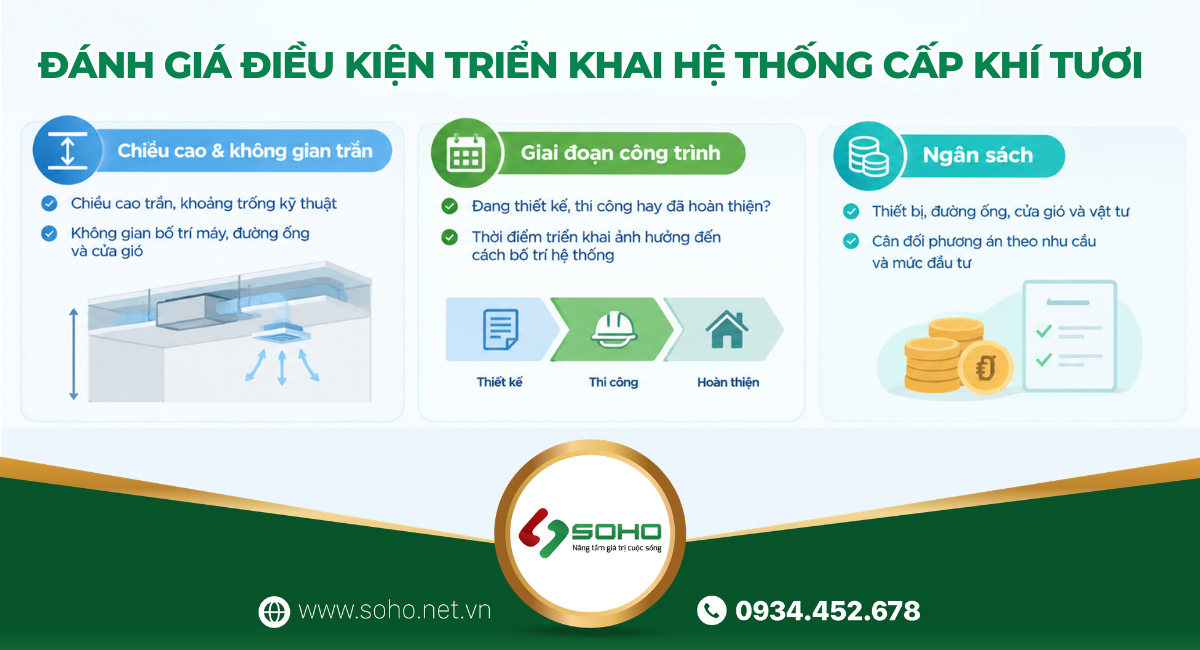

Đánh giá điều kiện triển khai hệ thống cấp khí tươi

Chiều cao trần và không gian phía trên trần

Khi thiết kế hệ thống cấp khí tươi dạng có đường ống, không gian phía trên trần ảnh hưởng trực tiếp đến khả năng triển khai hệ thống. Không chỉ cần biết chiều cao phòng, SOHO còn cần biết công trình có trần thạch cao hay không và khoảng không kỹ thuật phía trên trần còn lại bao nhiêu.

Đường ống, cửa gió và các thiết bị liên quan cần có không gian để lắp đặt. Nếu phía trên trần có nhiều hệ thống khác như điều hòa, điện, cấp thoát nước hoặc PCCC, tuyến ống cấp khí tươi cũng cần được phối hợp để tránh xung đột. Vì vậy, nếu công trình đã có bản vẽ trần hoặc bản vẽ MEP, khách hàng nên gửi kèm để SOHO có thể đánh giá khả năng bố trí hệ thống sát với thực tế hơn.

Giai đoạn hiện tại của công trình

Cùng một nhu cầu nhưng công trình đang ở giai đoạn thiết kế, thi công phần thô hay đã hoàn thiện sẽ có cách triển khai khác nhau. Đây là lý do SOHO cần biết công trình đang ở bước nào trước khi đề xuất phương án.

Nếu công trình mới ở giai đoạn thiết kế, vị trí máy, tuyến ống và cửa gió có thể được tính toán cùng với các hệ thống kỹ thuật khác. Khi công trình đang thi công, cần kiểm tra những hạng mục đã thực hiện để điều chỉnh phương án cho phù hợp.

Với công trình đã hoàn thiện, việc bổ sung đường ống có thể liên quan đến trần, tường và không gian kỹ thuật hiện hữu. Vì vậy, thời điểm triển khai càng sớm thì càng có nhiều điều kiện để chủ động bố trí hệ thống.

Ngân sách dự kiến

Ngân sách là thông tin nên trao đổi từ đầu, đặc biệt với những công trình có nhiều phương án triển khai khác nhau. Mức đầu tư không chỉ phụ thuộc vào giá thiết bị mà còn liên quan đến số lượng cửa gió, chiều dài đường ống, vật tư và điều kiện thi công.

Khi biết khoảng ngân sách dự kiến, SOHO có thể cân nhắc phương án phù hợp giữa nhu cầu sử dụng và mức đầu tư. Điều này giúp hạn chế trường hợp lựa chọn một cấu hình vượt quá nhu cầu hoặc phát sinh thay đổi lớn khi đã bước vào giai đoạn thi công.

Tuy nhiên, ngân sách vẫn cần được xem xét cùng với yêu cầu thực tế của công trình. Không nên chỉ chọn thiết bị có giá thấp mà bỏ qua khả năng đáp ứng nhu cầu sử dụng và điều kiện triển khai.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

Đánh giá điều kiện triển khai hệ thống cấp khí tươi

Vì sao cần những thông tin này khi thiết kế hệ thống cấp khí tươi?

Để thiết kế hệ thống cấp khí tươi, việc lựa chọn một thiết bị có lưu lượng phù hợp mới chỉ là một phần của bài toán. Phương án còn liên quan đến cách bố trí không gian, số người sử dụng, công năng từng khu vực, vị trí đặt máy, tuyến ống, cửa gió và điều kiện thi công thực tế.

Những thông tin được cung cấp từ đầu giúp SOHO có cơ sở nhìn tổng thể công trình trước khi đề xuất phương án. Từ đó, hệ thống có thể được tính toán và bố trí đồng bộ hơn, đồng thời hạn chế những thay đổi không cần thiết khi bước vào giai đoạn thi công.

Vì vậy, khách hàng không nhất thiết phải chuẩn bị đầy đủ mọi bản vẽ mới có thể bắt đầu trao đổi. Chỉ cần gửi những thông tin hiện có như mặt bằng, diện tích, công năng, số người sử dụng, tình trạng trần, điều hòa và giai đoạn công trình, SOHO có thể dựa trên đó để trao đổi thêm và xác định những thông tin cần bổ sung.

Kết luận

Mỗi công trình có cách bố trí không gian, nhu cầu sử dụng và điều kiện triển khai khác nhau. Vì vậy, thiết kế hệ thống cấp khí tươi cần được xem xét dựa trên tổng thể công trình thay vì chỉ dựa vào diện tích hoặc lựa chọn thiết bị theo công suất có sẵn.

Nếu bạn đang chuẩn bị xây dựng, cải tạo hoặc hoàn thiện hệ thống cấp khí tươi, hãy gửi bản vẽ và những thông tin hiện có cho SOHO. Dựa trên mặt bằng và nhu cầu thực tế, SOHO sẽ tư vấn phương án phù hợp về thiết bị, vị trí lắp đặt, đường ống và cách phân phối khí cho công trình.

--------------------------------
