Các yếu tố cần đánh giá khi thiết kế hệ thống thông gió cho nhà ở

Thiết kế hệ thống thông gió cho nhà ở không chỉ là lựa chọn thiết bị phù hợp mà còn cần tính toán đồng bộ nhiều yếu tố. Từ lưu lượng, công năng từng phòng đến tuyến đường ống, vị trí cửa gió và khả năng bảo trì, tất cả đều ảnh hưởng đến hiệu quả vận hành của hệ thống. Vậy cần đánh giá những gì để phương án thông gió phù hợp với thực tế công trình?

Lưu lượng thông gió phù hợp với nhu cầu sử dụng

Lưu lượng là yếu tố quan trọng khi thiết kế hệ thống thông gió cho nhà ở, thể hiện lượng không khí được cấp vào hoặc hút ra trong một đơn vị thời gian, thường tính bằng m³/h. Việc xác định lưu lượng cần dựa trên đặc điểm công trình và nhu cầu sử dụng thực tế, thay vì chỉ căn cứ vào diện tích nhà.

Những yếu tố ảnh hưởng đến lưu lượng thông gió

Khi tính toán, cần xem xét diện tích và thể tích phòng, số người sử dụng, thời gian sinh hoạt cũng như đặc điểm của từng không gian. Phòng ngủ thường đóng kín trong nhiều giờ, trong khi phòng khách có thể có số người thay đổi theo thời điểm. Phòng vệ sinh lại cần chú trọng nhu cầu hút khí thải và kiểm soát độ ẩm.

Phân bổ lưu lượng cho từng khu vực

Ngoài tổng lưu lượng của máy, cần xác định lượng khí cần cấp hoặc hút tại từng phòng và từng nhánh ống. Nếu chỉ lựa chọn thiết bị theo công suất tổng mà chưa tính toán mạng lưới phân phối, một số khu vực có thể không nhận đủ lưu lượng theo thiết kế. Vì vậy, lưu lượng cần được tính toán đồng thời với tuyến ống và khả năng đáp ứng của thiết bị.

Sau khi xác định lưu lượng cần thiết, cần đối chiếu với thông số kỹ thuật của các dòng máy cấp khí tươi Himpel để lựa chọn thiết bị phù hợp. Việc lựa chọn cần xem xét đồng thời lưu lượng thiết kế, khả năng đáp ứng của máy và đặc điểm hệ thống đường ống, thay vì chỉ dựa vào công suất danh định của thiết bị.

Tham khảo cách lựa chọn lưu lượng khí tươi cho nhà ở

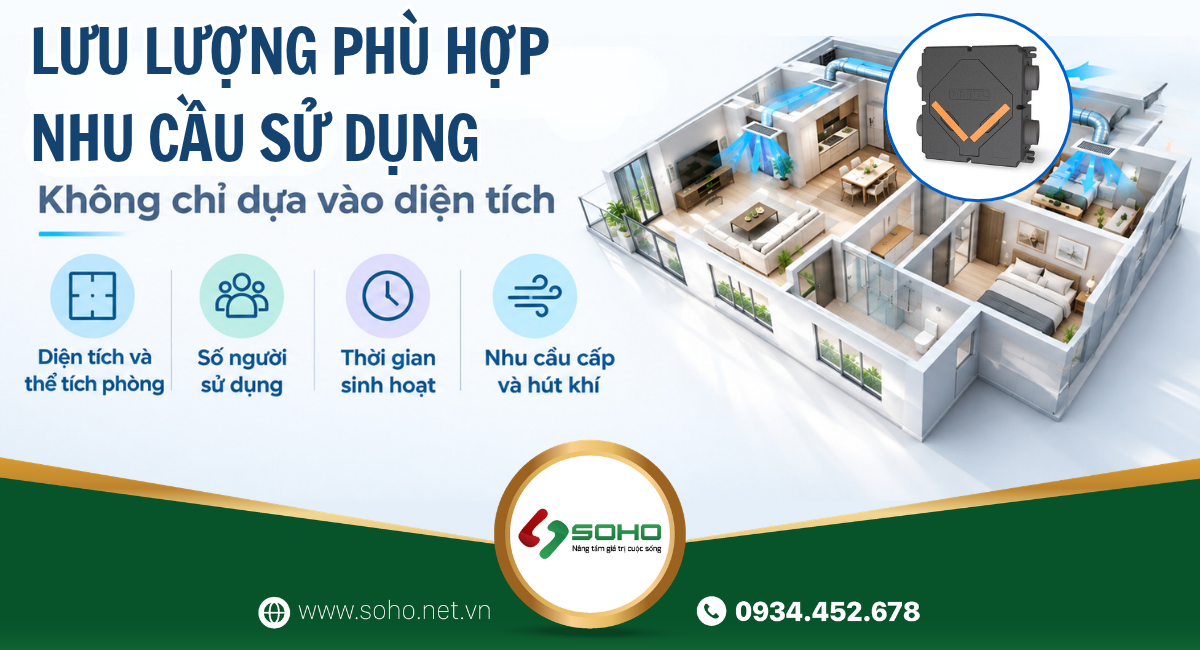

Lưu lượng phù hợp nhu cầu sử dụng

Công năng và đặc điểm của từng không gian

Mỗi khu vực trong nhà có mục đích sử dụng và nhu cầu trao đổi không khí khác nhau. Việc phân chia công năng giúp xác định khu vực cần cấp khí tươi, khu vực cần hút khí thải và cách tổ chức luồng không khí giữa các phòng.

Xác định nhu cầu thông gió theo công năng

• Phòng khách: Xem xét số người sử dụng, thời gian sinh hoạt và mức độ kết nối với các khu vực khác.
• Phòng ngủ: Chú trọng nhu cầu trao đổi không khí khi cửa đóng và điều hòa hoạt động trong thời gian dài.
• Phòng bếp: Xem xét phương án xử lý mùi, nhiệt và hệ thống hút mùi chuyên dụng.
• Phòng vệ sinh: Ưu tiên hút khí thải, hạn chế mùi và hỗ trợ kiểm soát độ ẩm.
• Hành lang, khu vực chung: Đánh giá khả năng lưu thông và kết nối không khí giữa các phòng.

Tổ chức luồng không khí giữa các phòng

Sau khi xác định nhu cầu của từng khu vực, cần xem xét hướng di chuyển của không khí từ nơi cấp đến nơi hút. Phương án bố trí phải phù hợp với mặt bằng và đặc điểm sử dụng, tránh tình trạng các phòng được trang bị thiết bị riêng lẻ nhưng luồng khí giữa các khu vực chưa được tính toán hợp lý.

Xác định nhu cầu và đặc điểm của từng không gian

Tuyến ống và khả năng vận chuyển không khí

Tuyến ống là thành phần kết nối thiết bị với các cửa gió, quyết định khả năng phân phối không khí đến từng khu vực. Một phương án đường ống chưa phù hợp có thể làm tăng tổn thất áp suất, ảnh hưởng đến lưu lượng thực tế và gây khó khăn khi thi công.

Chiều dài và kích thước đường ống

Chiều dài tuyến ống, đường kính ống, số lượng nhánh rẽ và co cút đều cần được xem xét trong quá trình thiết kế. Tuyến ống nên được bố trí hợp lý, hạn chế những đoạn vòng vèo không cần thiết và lựa chọn kích thước phù hợp với lưu lượng tính toán.

Tổn thất áp suất và khả năng cân chỉnh lưu lượng

Không khí di chuyển qua đường ống và các phụ kiện sẽ gặp sức cản nhất định. Do đó, cần tính toán tổn thất áp suất để lựa chọn thiết bị có khả năng đáp ứng yêu cầu vận hành. Với hệ thống có nhiều nhánh, việc cân chỉnh lưu lượng cũng cần được xem xét nhằm đảm bảo khả năng phân phối khí phù hợp giữa các phòng.

Điều kiện lắp đặt tuyến ống

Bên cạnh yếu tố kỹ thuật, đường ống cần phù hợp với chiều cao trần, dầm, kết cấu và các hệ thống điện, điều hòa, cấp thoát nước. Việc kiểm tra trước các vị trí giao cắt giúp hạn chế thay đổi phương án khi công trình bước vào giai đoạn hoàn thiện.

Tìm hiểu giải pháp thông gió cho nhà mới hoàn thiện nội thất

Vị trí cửa gió cấp và hút

Vị trí cửa gió ảnh hưởng đến cách không khí đi vào, di chuyển và thoát ra khỏi từng không gian. Vì vậy, việc bố trí cửa cấp khí tươi và cửa hút khí thải cần được tính toán đồng thời với lưu lượng, công năng và tuyến ống.

Bố trí cửa cấp khí tươi

Cửa cấp cần được đặt tại vị trí phù hợp với mặt bằng và hướng phân phối không khí trong phòng. Cần hạn chế luồng khí thổi trực tiếp vào những vị trí người sử dụng thường xuyên nghỉ ngơi hoặc ngồi lâu, đồng thời đảm bảo khả năng phân phối khí đến khu vực cần thông gió.

Bố trí cửa hút khí thải

Vị trí cửa hút cần căn cứ vào đặc điểm sử dụng và nguồn phát sinh mùi, độ ẩm của từng khu vực. Đối với phòng vệ sinh, phương án hút khí cần hỗ trợ đưa khí thải ra ngoài và hạn chế ảnh hưởng đến những không gian lân cận.

Đảm bảo sự phối hợp giữa cửa cấp và cửa hút

Nếu cửa cấp và cửa hút đặt quá gần hoặc không phù hợp với hướng lưu chuyển không khí, luồng khí có thể đi theo đường ngắn giữa hai điểm, làm giảm hiệu quả trao đổi tại các khu vực khác. Vì vậy, cần đánh giá vị trí các cửa gió trên tổng thể mặt bằng thay vì bố trí riêng lẻ theo thẩm mỹ trần.

Tham khảo quy trình thiết kế hệ thống cấp khí tươi cho nhà ở

Thiết kế đồng bộ hệ thống máy cấp khí tươi

Khả năng bảo trì và tiếp cận thiết bị

Bảo trì là yếu tố cần được tính đến ngay từ giai đoạn thiết kế. Một hệ thống thông gió không chỉ cần vận hành phù hợp khi mới bàn giao mà còn phải thuận tiện cho việc vệ sinh, kiểm tra và bảo dưỡng trong quá trình sử dụng.

Vị trí đặt máy và cửa thăm trần

Cần xác định vị trí đặt máy, hướng mở nắp kỹ thuật và khoảng trống cần thiết để thao tác. Cửa thăm trần phải được bố trí phù hợp với vị trí thiết bị, tránh trường hợp máy đã lắp đặt nhưng khó tiếp cận khi cần kiểm tra hoặc bảo dưỡng.

Khả năng vệ sinh và thay thế bộ lọc

Đối với thiết bị có bộ lọc, cần đảm bảo đủ không gian để tháo lắp và vệ sinh hoặc thay thế theo hướng dẫn của nhà sản xuất. Các điểm kết nối và bộ phận cần kiểm tra cũng nên được bố trí thuận tiện để hạn chế việc tháo dỡ trần hoặc các hạng mục hoàn thiện.

Đối với các dòng máy cấp khí tươi Himpel có sử dụng bộ lọc, việc dự trù khoảng không gian thao tác phù hợp giúp quá trình vệ sinh và thay thế bộ lọc thuận tiện hơn. Vì vậy, cần xem xét cấu tạo thiết bị và hướng tiếp cận bộ lọc ngay từ khi bố trí vị trí lắp đặt.

Dự trù không gian bảo trì ngay từ đầu

Với những công trình có trần thấp hoặc không gian kỹ thuật hạn chế, phương án bảo trì càng cần được xem xét sớm. Việc dự trù vị trí tiếp cận ngay từ bản vẽ giúp hạn chế phát sinh và thuận tiện hơn trong quá trình vận hành lâu dài.

Phối hợp hệ thống thông gió với các hạng mục kỹ thuật khác

Trong nhà ở, hệ thống thông gió thường được triển khai cùng điều hòa không khí, điện, cấp thoát nước và trần hoàn thiện. Nếu các hạng mục không được phối hợp trên bản vẽ, nguy cơ giao cắt đường ống, thiếu không gian lắp đặt hoặc khó tiếp cận thiết bị có thể phát sinh khi thi công.

Rà soát bản vẽ mặt bằng và mặt bằng trần

Cần kiểm tra vị trí máy, tuyến ống, cửa gió và các điểm kết nối trên bản vẽ kiến trúc, bản vẽ trần và các bản vẽ kỹ thuật liên quan. Việc rà soát giúp xác định tính khả thi của phương án trước khi triển khai thực tế.

Phối hợp với hệ thống điều hòa và các hệ thống kỹ thuật khác

Điều hòa và thông gió đảm nhiệm những chức năng khác nhau nhưng cần được xem xét trong cùng phương án kỹ thuật. Điều hòa xử lý nhiệt độ và độ ẩm theo thiết kế, trong khi hệ thống thông gió thực hiện trao đổi không khí. Việc phối hợp cần đảm bảo các hệ thống có đủ không gian lắp đặt, vận hành và bảo trì.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

Kết luận

Thiết kế hệ thống thông gió cho nhà ở cần được tính toán đồng bộ từ lưu lượng, công năng từng phòng, tuyến ống, vị trí cửa gió đến khả năng bảo trì. Mỗi yếu tố đều ảnh hưởng đến hiệu quả vận hành và tính khả thi khi thi công. Vì vậy, việc đánh giá kỹ ngay từ giai đoạn thiết kế giúp lựa chọn giải pháp phù hợp, hạn chế phát sinh và thuận tiện cho quá trình sử dụng lâu dài.
