Case study: chi phí và quy trình thi công hệ thống cấp khí tươi

Khi một phòng sử dụng điều hòa thường xuyên và đóng kín trong thời gian dài, nhu cầu bổ sung khí tươi trở nên đáng quan tâm hơn. Tuy nhiên, chi phí hệ thống cấp khí tươi không chỉ phụ thuộc vào giá thiết bị mà còn liên quan đến vị trí lắp đặt, đường kết nối và điều kiện thực tế của từng công trình. Trong case study này, SOHO sử dụng máy cấp khí tươi hồi nhiệt Himpel HRD-50C cho khách hàng. Cùng tìm hiểu cách khảo sát, lựa chọn vị trí, thi công và các yếu tố ảnh hưởng đến báo giá cấp khí tươi qua một công trình thực tế.

Bài toán thực tế của công trình cấp khí tươi

Công trình có một phòng thường xuyên sử dụng điều hòa và có thời gian đóng kín cửa tương đối dài. Khi không khí trong phòng ít được trao đổi với bên ngoài, chủ đầu tư mong muốn bổ sung khí tươi mà không cần triển khai một hệ thống cấp khí trung tâm cho toàn bộ công trình.

Với nhu cầu chỉ tập trung tại một phòng, phương án lắp đặt cục bộ được xem xét thay vì sử dụng một thiết bị trung tâm và kéo đường ống đến nhiều khu vực. Cách triển khai này giúp hệ thống tập trung vào đúng không gian cần bổ sung khí và phù hợp hơn với đặc điểm mặt bằng của công trình.

Sau khi tiếp nhận thông tin, SOHO tiến hành kiểm tra vị trí dự kiến lắp đặt, điều kiện kết nối ra ngoài và không gian dành cho thiết bị. Đây là cơ sở để lựa chọn máy cấp khí tươi hồi nhiệt Himpel HRD-50C và xây dựng phương án thi công phù hợp.

Khảo sát trước khi lựa chọn thiết bị

Trước khi đưa ra phương án, việc khảo sát mặt bằng giúp xác định thiết bị có thể được bố trí ở đâu và đường kết nối sẽ được triển khai như thế nào. Với phương án lắp đặt cục bộ, vị trí máy cần được tính toán đồng thời với vị trí kết nối đường khí ra ngoài.

Bên cạnh kích thước thiết bị, khoảng không gian xung quanh cũng cần được xem xét để thuận tiện cho quá trình lắp đặt và kiểm tra về sau. Đối với Himpel HRD-50C, thân máy có kích thước 550 × 475 × 124 mm, vì vậy vị trí lắp đặt cần được chuẩn bị phù hợp với kích thước thực tế.

Thông qua khảo sát, SOHO có thể xác định được các hạng mục cần thực hiện và khối lượng vật tư cần thiết. Đây cũng là bước quan trọng để xây dựng chi phí hệ thống cấp khí tươi sát với điều kiện thực tế thay vì chỉ dựa trên giá của thiết bị.

Xem thêm case study: từ khảo sát đến bàn giao hệ thống khí tươi

Bài toán và khảo sát thực tế

Vì sao lựa chọn Himpel HRD-50C cho phương án lắp đặt cục bộ?

Himpel HRD-50C là máy cấp khí tươi hồi nhiệt được lựa chọn cho phương án lắp đặt cục bộ 1 phòng, với lưu lượng 40-60 m³/h. Thay vì triển khai một hệ thống trung tâm với nhiều nhánh đường ống, thiết bị được bố trí trực tiếp cho phòng có nhu cầu cấp khí tươi và kết nối theo điều kiện thực tế của công trình.

Thiết bị sử dụng nguồn điện 220V, công suất 11-16W và kết nối đường ống D75. Đây là những thông số được xem xét cùng vị trí đặt máy, hướng kết nối và điều kiện thi công để xác định các hạng mục cần triển khai. Bên cạnh khả năng cấp khí, HRD-50C còn có chức năng hồi nhiệt với hiệu suất 71% khi sưởi và 60% khi làm mát.

Với phương án cục bộ, chi phí hệ thống cấp khí tươi được tính theo khối lượng thực tế của một phòng, gồm thiết bị, đường ống D75, phụ kiện, vật tư lắp đặt và nhân công. Chi phí không chỉ phụ thuộc vào giá máy mà còn thay đổi theo vị trí lắp đặt, chiều dài đường kết nối và điều kiện thi công tại công trình. Vì vậy, việc khảo sát và xác định phương án trước khi báo giá là cơ sở để bóc tách chi phí sát với thực tế.

Xem thêm các dòng sản phẩm khác tại Shopee SOHO

Những yếu tố ảnh hưởng đến chi phí lắp đặt

Vị trí đặt máy

Vị trí đặt máy là một trong những yếu tố đầu tiên cần xem xét khi tính toán chi phí hệ thống cấp khí tươi. Nếu vị trí thuận lợi, việc cố định thiết bị và triển khai đường kết nối có thể được thực hiện đơn giản hơn.

Ngược lại, những vị trí bị giới hạn bởi kết cấu tường, trần hoặc các hệ thống kỹ thuật khác có thể yêu cầu phương án thi công khác. Vì vậy, cùng sử dụng Himpel HRD-50C nhưng chi phí lắp đặt giữa hai công trình vẫn có thể khác nhau.

Tuyến kết nối D75

HRD-50C sử dụng ống nối D75, nhưng chiều dài và điều kiện triển khai thực tế của tuyến kết nối có thể khác nhau giữa các công trình. Vị trí máy càng thuận lợi thì việc bố trí đường kết nối càng dễ kiểm soát.

Ngoài chiều dài, hướng đi của tuyến và các điều kiện liên quan đến kết cấu công trình cũng cần được xem xét. Những yếu tố này ảnh hưởng đến khối lượng vật tư và thời gian thi công thực tế.

Hiện trạng công trình

Thời điểm triển khai cũng có thể ảnh hưởng đến phương án thi công. Nếu hệ thống được tính toán trước khi hoàn thiện tường hoặc trần, vị trí máy và đường kết nối có thể được chuẩn bị chủ động hơn.

Với công trình đã hoàn thiện, kỹ thuật viên cần kiểm tra kỹ hiện trạng trước khi đưa ra phương án. Các yêu cầu về xử lý bề mặt hoặc hoàn thiện sau thi công nếu có cũng cần được xem xét trong quá trình lập chi phí. Vì vậy, việc xác định nhu cầu cấp khí tươi càng sớm sẽ càng thuận lợi cho quá trình chuẩn bị và triển khai hệ thống.

Tham khảo chi phí lắp hệ thống cấp khí tươi

Những yếu tố ảnh hưởng đến chi phí lắp đặt

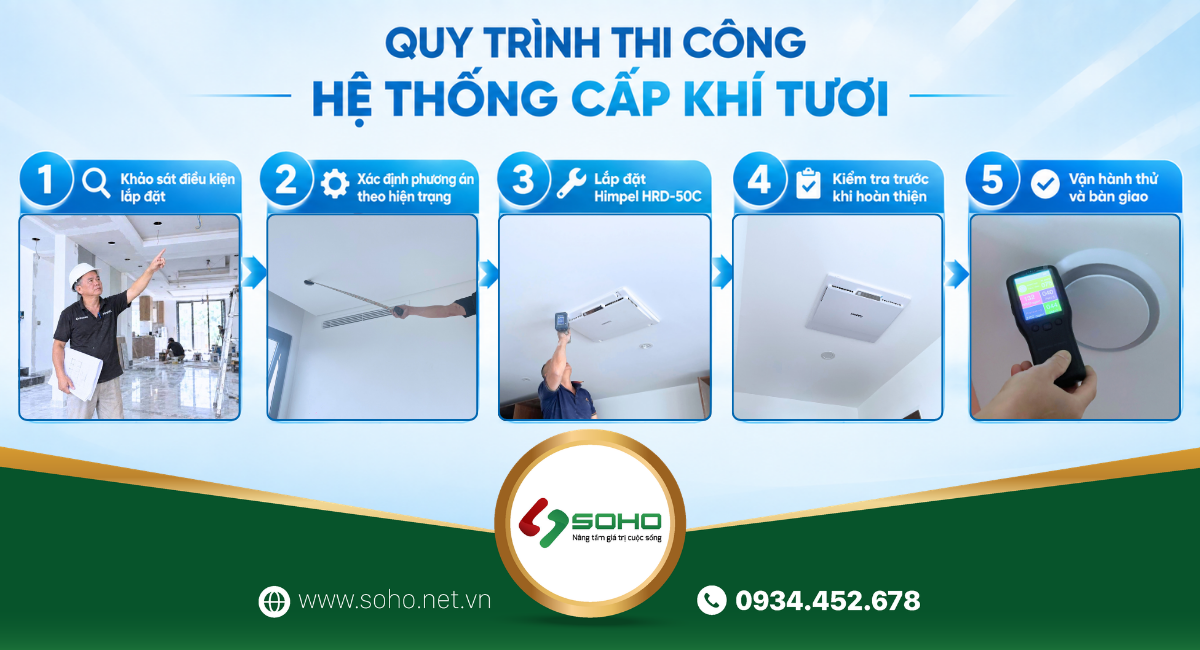

Quy trình thi công hệ thống cấp khí tươi

Khảo sát điều kiện lắp đặt

Trước khi thi công, kỹ thuật viên kiểm tra thực tế căn phòng để xác định vị trí có thể bố trí Himpel HRD-50C, đồng thời xem xét kết cấu tường hoặc trần, khoảng không lắp đặt và vị trí có thể đưa đường kết nối ra bên ngoài. Với phương án cục bộ cho một phòng, việc xác định đúng vị trí máy và hướng kết nối là yếu tố quan trọng để hạn chế phát sinh trong quá trình thi công.

Bên cạnh vị trí thiết bị, kỹ thuật viên cũng kiểm tra khả năng đi đường ống D75, vị trí cấp nguồn điện và điều kiện tiếp cận khi cần kiểm tra hoặc bảo trì. Nếu công trình đang trong giai đoạn hoàn thiện, phương án được phối hợp với các hạng mục liên quan để tránh xung đột không gian lắp đặt.

Xác định phương án theo hiện trạng

Từ kết quả khảo sát, vị trí máy và tuyến kết nối được xác định theo điều kiện thực tế thay vì chỉ dựa trên bản vẽ. Chiều dài đường ống, vị trí xuyên tường hoặc kết nối ra ngoài, cách cố định thiết bị và các phụ kiện cần thiết được xem xét trong bước này.

Đây cũng là cơ sở để bóc tách khối lượng thi công và xác định chi phí hệ thống cấp khí tươi. Những công trình có vị trí máy thuận lợi, tuyến kết nối ngắn và ít hạng mục xử lý hiện trạng sẽ có khối lượng thi công khác với trường hợp phải bổ sung hoặc điều chỉnh nhiều hạng mục.

Lắp đặt Himpel HRD-50C

Sau khi thống nhất phương án, Himpel HRD-50C được đưa vào vị trí đã xác định và cố định chắc chắn. Đường ống D75 được kết nối theo tuyến đã khảo sát, đồng thời hoàn thiện các điểm kết nối và nguồn điện cho thiết bị.

Trong quá trình thi công, kỹ thuật viên kiểm tra thực tế từng điểm kết nối để đảm bảo cấu hình lắp đặt phù hợp với điều kiện công trình. Các hạng mục phát sinh nếu có cũng được xử lý trước khi chuyển sang bước hoàn thiện.

Kiểm tra trước khi hoàn thiện

Sau khi hoàn tất phần lắp đặt, toàn bộ thiết bị, đường ống, điểm kết nối và nguồn điện được kiểm tra lại. Đặc biệt, cần đảm bảo vị trí máy vẫn có khả năng tiếp cận khi cần kiểm tra hoặc bảo trì sau khi khu vực được hoàn thiện.

Việc kiểm tra ở giai đoạn này giúp phát hiện sớm những điểm chưa phù hợp với hiện trạng, đồng thời hạn chế việc tháo dỡ hoặc điều chỉnh hệ thống sau khi công trình đã hoàn thiện.

Vận hành thử và bàn giao

Hệ thống được cấp điện và vận hành thử để kiểm tra hoạt động của Himpel HRD-50C cũng như các kết nối liên quan. Sau khi các hạng mục được kiểm tra đạt yêu cầu, khu vực thi công được hoàn thiện và thiết bị được bàn giao.

Xem thêm quy trình thi công hệ thống cấp khí tươi từ bản vẽ đến nghiệm thu

Quy trình thi công hệ thống cấp khí tươi

Kết luận

Qua case study sử dụng Himpel HRD-50C, có thể thấy một phương án cấp khí tươi cho một phòng vẫn cần được xem xét từ nhu cầu sử dụng, vị trí lắp đặt đến điều kiện kết nối thực tế. Việc lựa chọn thiết bị chỉ là một phần trong quá trình triển khai, trong khi tuyến ống, vị trí máy và hiện trạng công trình cũng ảnh hưởng trực tiếp đến khối lượng thi công.

Vì vậy, chi phí hệ thống cấp khí tươi không nên được xác định chỉ dựa trên giá thiết bị. Khảo sát thực tế giúp xác định chính xác các hạng mục cần triển khai, từ đó làm cơ sở bóc tách vật tư, nhân công và đưa ra báo giá cấp khí tươi phù hợp với từng công trình. Gửi mặt bằng cho SOHO để được tư vấn phương án lắp đặt máy cấp khí tươi phù hợp với nhu cầu và điều kiện thực tế của công trình.

--------------------------------
