Đường ống cấp khí tươi được thiết kế và thi công như thế nào?

Đường ống cấp khí tươi là bộ phận giúp đưa không khí mới đến đúng không gian và đưa khí đã sử dụng ra ngoài. Để hệ thống hoạt động ổn định, ống cấp khí tươi, đường hút, cửa gió và các tuyến ống cần được tính toán đồng bộ ngay từ đầu. Vậy đường ống thông gió được bố trí như thế nào, áp suất ảnh hưởng ra sao và quá trình thi công thông gió cần lưu ý những gì? Cùng SOHO tìm hiểu từ cấu trúc hệ thống đến case thực tế.

Máy cấp khí là điểm bắt đầu của hệ thống

Máy cấp khí tươi là nơi tạo ra dòng khí và đưa không khí vào hệ thống phân phối. Tùy cấu hình, máy có thể thực hiện các chức năng như lọc khí, cấp khí, hút khí hoặc thu hồi nhiệt.

Khi lựa chọn vị trí máy, cần tính đến không gian lắp đặt, khả năng kết nối với đường ống và khoảng tiếp cận để kiểm tra. Vị trí này cũng nên thuận lợi cho việc bảo trì, vệ sinh và thay thế các bộ phận định kỳ.

Với các hệ thống dùng máy trung tâm, vị trí đặt thiết bị còn ảnh hưởng đến chiều dài toàn bộ tuyến ống. Đặt máy hợp lý có thể giúp giảm chiều dài đường ống và hạn chế những đoạn chuyển hướng không cần thiết.

Khám phá cách đọc thông số máy cấp khí tươi để chọn đúng thiết bị

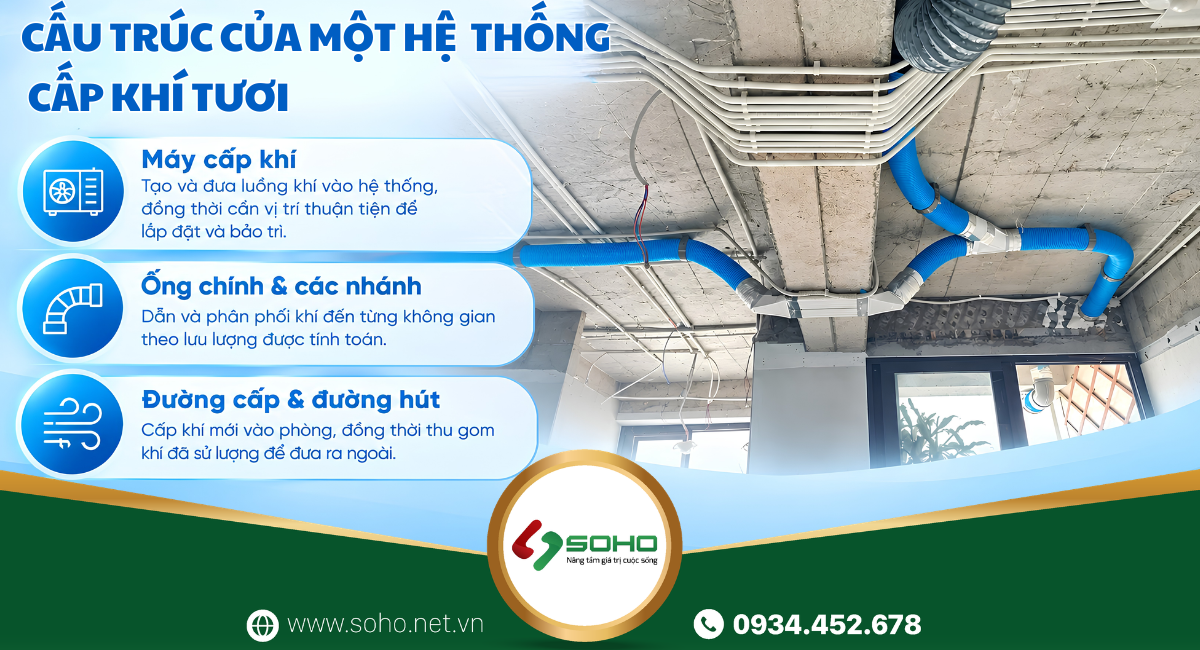

Cấu trúc của một hệ thống cấp khí tươi

Đường ống cấp khí tươi gồm những tuyến nào?

Về cơ bản, đường ống cấp khí tươi thường được tổ chức theo cấu trúc gồm ống chính và các nhánh phân phối. Từ máy, luồng khí đi theo ống chính rồi được chia đến từng khu vực cần cấp.

Tùy quy mô công trình, hệ thống có thể có nhiều nhánh với kích thước khác nhau. Việc chia nhánh cần dựa trên lưu lượng yêu cầu tại từng không gian thay vì chia đều theo số lượng phòng.

Một hệ thống đường khí được bố trí hợp lý sẽ giúp luồng khí phân phối ổn định hơn. Đồng thời, tuyến ống cũng cần được sắp xếp để tránh giao cắt với điều hòa, điện, cấp thoát nước và các hệ thống kỹ thuật khác.

Ống chính và các nhánh được bố trí như thế nào?

Ống cấp khí tươi chính thường nhận toàn bộ hoặc phần lớn lưu lượng từ máy. Từ tuyến chính, các nhánh được tách ra để đưa khí đến từng phòng hoặc từng khu vực theo thiết kế.

Kích thước ống và cách chia nhánh cần được tính dựa trên lưu lượng. Nếu nhánh quá nhỏ, sức cản tăng và lưu lượng thực tế có thể giảm. Ngược lại, ống quá lớn có thể làm tăng chi phí vật tư và chiếm nhiều không gian kỹ thuật.

Vì vậy, việc thiết kế không chỉ là vẽ đường đi của ống. Kỹ thuật viên cần xác định lưu lượng, kích thước ống và cách phân phối sao cho hệ thống vừa đáp ứng nhu cầu vừa phù hợp với không gian thi công.

Xem thêm cách thiết kế thông gió cho từng không gian trong nhà

Đường cấp và đường hút cần được tổ chức riêng

Một hệ thống thông gió hoàn chỉnh thường không chỉ đưa khí mới vào mà còn cần đưa khí đã sử dụng ra ngoài. Vì vậy, bên cạnh đường ống cấp khí tươi, cần tính đến cả tuyến hút và thải.

Luồng cấp đưa khí mới đến những khu vực cần bổ sung không khí. Trong khi đó, luồng hút thu gom không khí đã sử dụng tại những vị trí phù hợp với công năng như khu vực vệ sinh, phòng tắm hoặc nơi phát sinh mùi.

Cách tổ chức hai chiều này giúp hình thành dòng lưu chuyển không khí trong công trình. Tùy cấu hình thiết bị, đường hút có thể nối về máy để xử lý hoặc trao đổi nhiệt trước khi khí được thải ra ngoài.

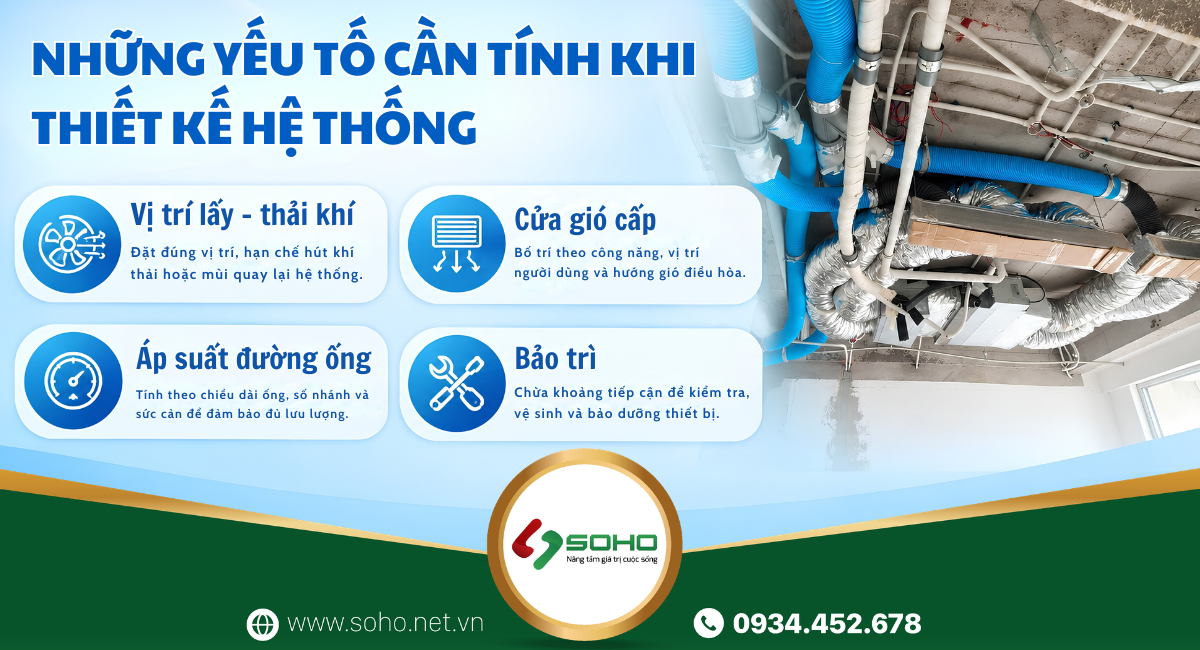

Những yếu tố cần tính khi thiết kế hệ thống

Lấy khí ngoài trời và thải khí cần bố trí ra sao?

Điểm lấy khí ngoài trời là nơi đưa nguồn khí mới vào hệ thống. Vị trí này cần được lựa chọn phù hợp để hạn chế nguy cơ hút phải nguồn khí không mong muốn từ khu vực có mùi, khói hoặc khí thải.

Ngược lại, cửa thải là nơi đưa không khí đã sử dụng ra môi trường. Khoảng cách và vị trí giữa cửa lấy khí và cửa thải cần được xem xét để hạn chế hiện tượng khí thải quay trở lại hệ thống.

Trong quá trình thiết kế đường ống thông gió, hai vị trí này cần được thể hiện rõ trên bản vẽ. Đây là một phần quan trọng để hệ thống cấp và thải hoạt động đúng hướng ngay từ đầu.

Cửa gió cấp khí tươi đặt ở đâu?

Cửa gió cấp khí tươi là điểm cuối của tuyến cấp, nơi không khí được đưa vào phòng. Vị trí cửa gió ảnh hưởng trực tiếp đến cách không khí phân tán trong không gian. Cửa cấp không nên bố trí tùy ý. Vị trí cần được xem xét theo công năng phòng, vị trí người sử dụng, hướng gió điều hòa và cách bố trí nội thất.

Nếu công trình có nhiều phòng, số lượng và vị trí cửa gió cần được xác định cùng với lưu lượng từng khu vực. Điều này giúp tránh trường hợp có phòng nhận quá nhiều khí trong khi phòng khác không đủ lưu lượng.

Tìm hiểu thêm quy trình thiết kế hệ thống cấp khí tươi cho nhà ở

Vì sao phải tính áp suất cho hệ thống đường ống?

Khi không khí đi qua đường ống, luồng khí sẽ gặp sức cản do chiều dài ống, co nối, cút, van, bộ lọc và các điểm chia nhánh. Những yếu tố này tạo ra tổn thất áp suất trong hệ thống.

Vì vậy, không thể chỉ nhìn vào lưu lượng danh định của máy rồi kết luận hệ thống sẽ cấp đủ khí. Cần tính đến áp suất mà quạt phải tạo ra để đảm bảo lưu lượng thực tế tại các điểm cấp.

Đặc biệt với hệ thống có nhiều nhánh, tuyến ống dài hoặc nhiều phụ kiện, việc tính áp suất càng quan trọng. Đây là cơ sở để lựa chọn thiết bị và kích thước ống cấp khí tươi phù hợp.

Bảo trì hệ thống đường ống cần được tính từ khi thiết kế

Bảo trì thường bị bỏ qua khi thiết kế đường ống cấp khí tươi, nhưng đây lại là yếu tố ảnh hưởng đến khả năng sử dụng lâu dài. Một hệ thống khó tiếp cận sẽ khiến việc kiểm tra và xử lý sự cố trở nên phức tạp hơn.

Ngay từ đầu, cần xác định vị trí có thể tiếp cận máy, bộ lọc và những bộ phận cần kiểm tra định kỳ. Với hệ thống có đường ống dài hoặc nhiều nhánh, cách bố trí cũng nên hạn chế những vị trí quá khó tiếp cận. Thiết kế tốt không chỉ đảm bảo hệ thống hoạt động khi mới lắp đặt. Hệ thống còn cần duy trì khả năng kiểm tra, vệ sinh và bảo trì trong suốt quá trình vận hành.

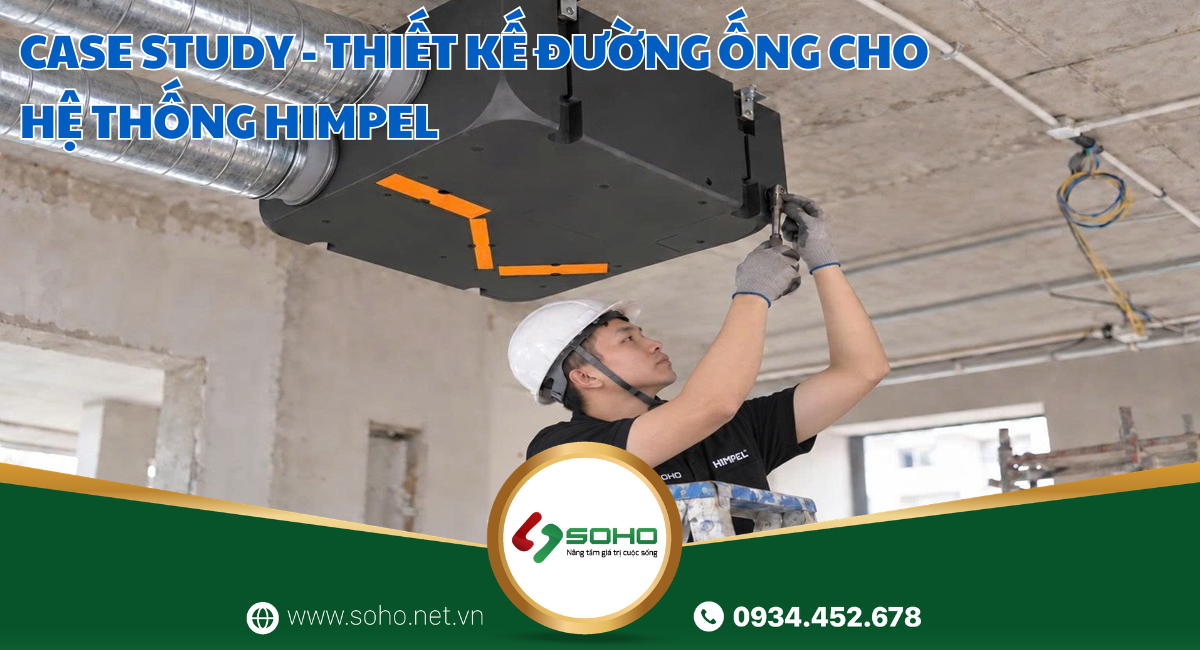

Case study - Thiết kế đường ống cho hệ thống Himpel

Case Study thực tế: Thiết kế đường ống cho hệ thống Himpel

Tại một công trình thực tế ở Quận 8, TP.HCM, SOHO triển khai hệ thống cấp khí tươi sử dụng máy cấp gió tươi thu hồi nhiệt Himpel HRD-EP250IBC UV. Trước khi thi công, đội ngũ kỹ thuật khảo sát mặt bằng và hiện trạng để xác định cách bố trí hệ thống phù hợp với công trình.

Đầu tiên, kỹ thuật viên kiểm tra diện tích, số lượng và công năng các không gian, đồng thời khảo sát cao độ trần và khoảng không kỹ thuật. Những thông tin này giúp xác định khu vực cần cấp khí, vị trí có thể đặt máy và khả năng triển khai tuyến ống.

Tiếp theo, tuyến đường ống cấp khí tươi được tính toán theo mặt bằng thực tế. Ống chính được bố trí để phân phối khí đến các nhánh, sau đó đưa khí đến từng khu vực qua các cửa cấp. Các tuyến ống được kiểm tra để hạn chế giao cắt với điều hòa, điện và những hệ thống kỹ thuật khác.

Vị trí đặt máy cũng được lựa chọn dựa trên khả năng kết nối đường ống và không gian cần thiết cho bảo trì. Đồng thời, lưu lượng được xem xét theo từng khu vực để đảm bảo hệ thống phân phối khí phù hợp với nhu cầu sử dụng.

Qua case thực tế này có thể thấy, việc triển khai hệ thống đường khí không bắt đầu từ việc chọn máy rồi mới tìm cách đi ống. Máy, đường ống, cửa gió, lưu lượng và điều kiện thi công cần được tính toán đồng bộ để tạo thành một hệ thống phù hợp với chính công trình.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

Kết luận

Đường ống cấp khí tươi không đơn giản là hệ thống ống dẫn không khí từ máy đến các phòng. Đó là một cấu phần cần được tính toán đồng bộ từ máy, ống chính, nhánh, cấp - hút, cửa gió đến áp suất và khả năng bảo trì.

Vì vậy, trước khi thi công thông gió, cần có phương án rõ ràng dựa trên mặt bằng và nhu cầu sử dụng thực tế. Làm đúng từ bước thiết kế sẽ giúp hệ thống dễ thi công, vận hành ổn định và thuận tiện hơn trong quá trình sử dụng. Gửi mặt bằng cho SOHO để được kiểm tra tuyến ống, vị trí cấp - hút và tư vấn phương án phù hợp với công trình.

--------------------------------
