Quy trình thi công hệ thống cấp khí tươi từ bản vẽ đến nghiệm thu
Từ một bản vẽ đến một hệ thống cấp khí tươi hoàn chỉnh là cả một quá trình, không chỉ đơn giản là lắp máy và đi ống. Mỗi bước từ khảo sát, thiết kế, thi công đến kiểm tra và nghiệm thu đều cần được tính toán phù hợp với công trình. Vậy một hệ thống cấp khí tươi được triển khai như thế nào từ bản vẽ đến khi bàn giao? Cùng SOHO tìm hiểu chi tiết quy trình dưới đây.

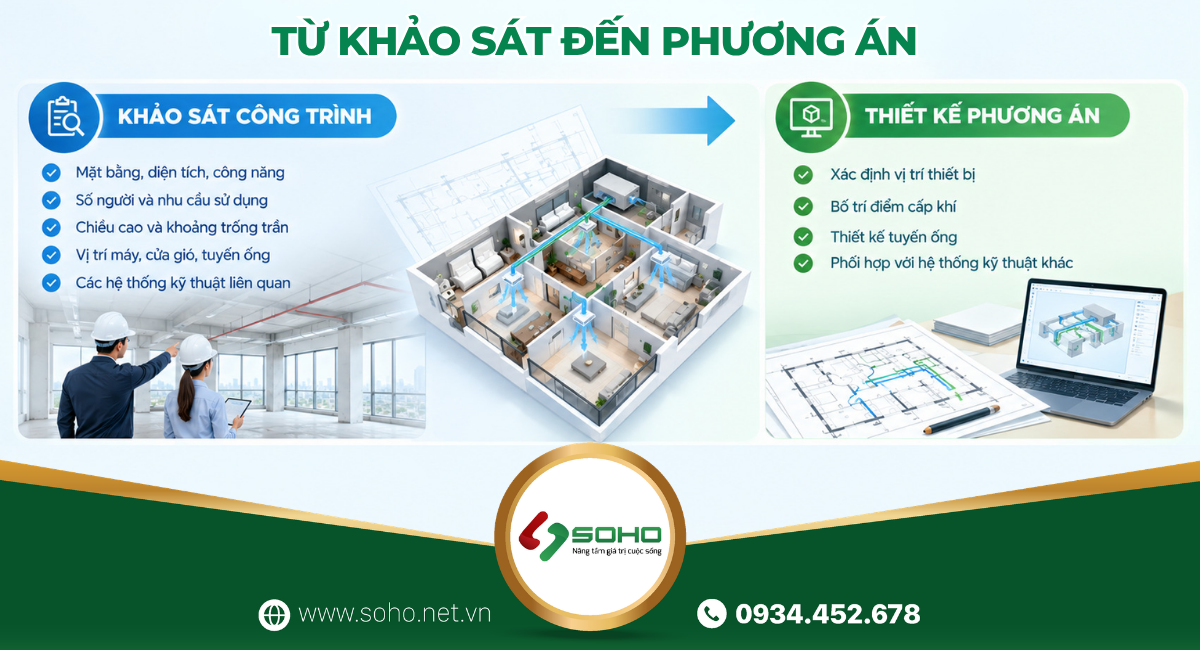

Khảo sát công trình trước khi thi công hệ thống cấp khí tươi
Trước khi bắt đầu thi công hệ thống cấp khí tươi, đơn vị triển khai cần khảo sát thực tế để hiểu rõ điều kiện của công trình. Ngoài mặt bằng, cần xem xét số lượng phòng, công năng từng khu vực, vị trí trần, không gian kỹ thuật và những hệ thống đã được triển khai trước đó.
Với công trình đang xây dựng, việc khảo sát còn giúp xác định giai đoạn thi công và khả năng bố trí đường ống trong trần. Nếu công trình đã hoàn thiện, cần kiểm tra kỹ điều kiện đi ống, vị trí có thể đặt máy và phương án xử lý để hạn chế ảnh hưởng đến kiến trúc hiện có.
Những thông tin cần kiểm tra khi khảo sát:
- Mặt bằng và diện tích từng khu vực.
- Công năng sử dụng của từng phòng.
- Số người và thời gian sử dụng không gian.
- Chiều cao trần và khoảng không phía trên trần.
- Vị trí đặt máy cấp khí tươi.
- Vị trí dự kiến bố trí cửa gió.
- Khả năng đi đường ống.
- Các hệ thống kỹ thuật liên quan như điều hòa, điện, nước và PCCC.
Khảo sát càng đầy đủ thì phương án thi công hệ thống cấp khí tươi càng có cơ sở để triển khai phù hợp với điều kiện thực tế.
Tham khảo quy trình thiết kế hệ thống cấp khí tươi cho nhà ở
Thiết kế phương án hệ thống cấp khí tươi
Sau khi có thông tin từ công trình, bước tiếp theo là thiết kế hệ thống. Đây là giai đoạn chuyển nhu cầu sử dụng thành phương án cụ thể gồm thiết bị, vị trí cấp khí, tuyến ống và cách phân phối khí đến từng khu vực.
Không phải mọi không gian đều có nhu cầu cấp khí giống nhau. Phòng ngủ, phòng khách, phòng làm việc hoặc những khu vực sử dụng trong thời gian dài có thể cần được ưu tiên khác nhau. Vì vậy, việc bố trí cửa gió và tuyến ống cần dựa trên cách sử dụng thực tế của từng công trình.
Bản thiết kế cũng cần tính đến không gian kỹ thuật để đường ống có thể triển khai thuận tiện, đồng thời phối hợp với các hệ thống khác trong công trình. Đặc biệt, với công trình có trần thạch cao, việc xác định vị trí máy và tuyến ống từ sớm sẽ giúp hạn chế thay đổi khi bước vào giai đoạn hoàn thiện.

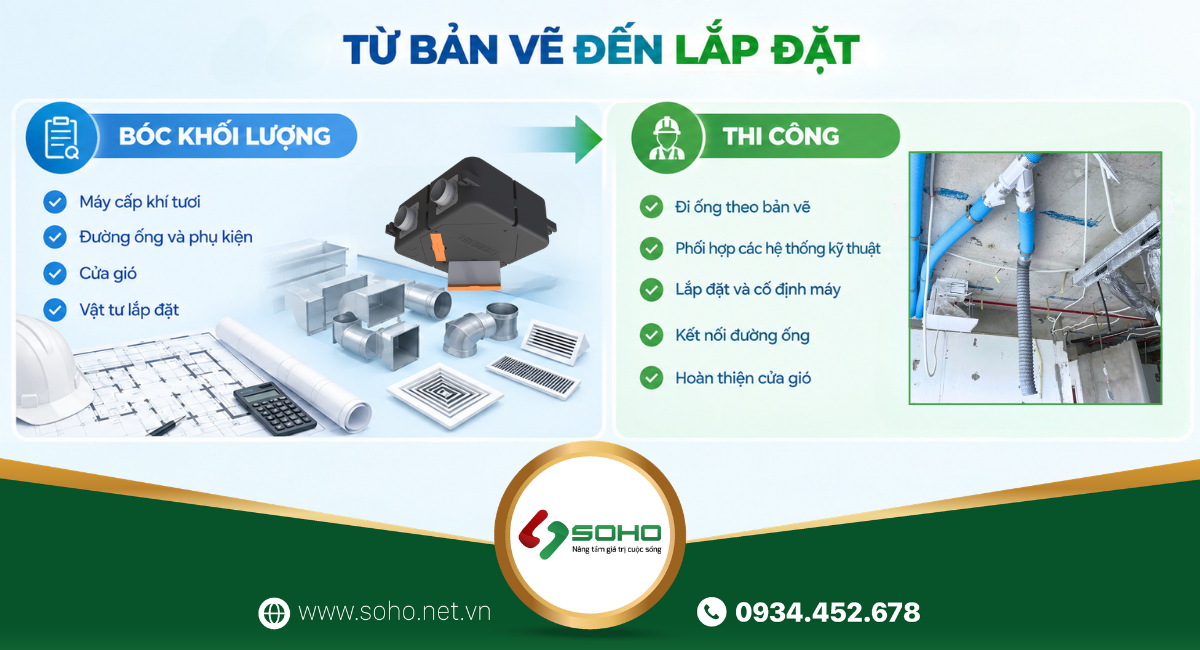

Bóc khối lượng thiết bị và vật tư
Khi phương án đã được xác định, đơn vị thi công tiến hành bóc khối lượng để xác định các hạng mục cần sử dụng. Chi phí của một hệ thống không chỉ nằm ở máy cấp khí tươi mà còn liên quan đến đường ống, cửa gió, vật tư kết nối và các phụ kiện đi kèm.
Khối lượng đường ống phụ thuộc vào khoảng cách từ máy đến từng khu vực cấp khí, số lượng nhánh rẽ và cách bố trí thực tế. Công trình càng nhiều phòng hoặc tuyến ống càng phức tạp thì việc bóc tách vật tư càng cần được thực hiện chi tiết. Việc bóc khối lượng trước khi thi công giúp chủ đầu tư hình dung rõ các hạng mục của hệ thống và có cơ sở để chuẩn bị chi phí, vật tư cũng như kế hoạch triển khai.
Tìm hiểu giai đoạn lắp hệ thống cấp khí tươi cho nhà đang xây
Thi công đường ống cấp khí tươi
Sau khi phương án và vật tư được thống nhất, đội ngũ kỹ thuật bắt đầu triển khai đường ống theo bản vẽ. Đây là một trong những phần quan trọng của thi công hệ thống cấp khí tươi, bởi tuyến ống quyết định cách không khí được dẫn từ thiết bị đến các khu vực sử dụng.
Đường ống cần được đi theo đúng tuyến đã thiết kế, đồng thời phối hợp với hệ thống điều hòa, điện, nước và các hạng mục kỹ thuật khác. Các đoạn co, nhánh rẽ và vị trí giao cắt cũng cần được xử lý phù hợp với điều kiện thực tế tại công trình.
Trong quá trình lắp đặt, hệ thống ống cần được cố định chắc chắn, các mối nối được kết nối phù hợp và tuyến ống được kiểm tra để hạn chế những vấn đề có thể ảnh hưởng đến quá trình vận hành sau này. Đặc biệt, khi đường ống phải đi chung không gian với các hệ thống kỹ thuật khác, việc phối hợp từ sớm sẽ giúp hạn chế tình trạng phải thay đổi tuyến hoặc xử lý lại trần sau khi hoàn thiện.
Lắp đặt máy cấp khí tươi
Sau khi tuyến ống được triển khai theo phương án, máy cấp khí tươi được đưa vào vị trí đã xác định. Vị trí lắp máy cần phù hợp với thiết kế, thuận tiện kết nối với đường ống và có đủ điều kiện để kiểm tra, bảo trì khi cần thiết.
Tùy từng loại thiết bị, yêu cầu lắp đặt có thể khác nhau. Vì vậy, kỹ thuật cần kiểm tra đúng model, nguồn điện, hướng kết nối và các điều kiện liên quan trước khi cố định thiết bị.
Với những hệ thống lắp phía trên trần, vị trí máy cũng cần được tính toán ngay từ đầu để không ảnh hưởng đến các hạng mục khác. Việc chừa khoảng không phù hợp sẽ thuận tiện hơn cho quá trình kiểm tra và bảo trì về sau.
Tham khảo chi phí hệ thống thông gió phòng tắm
Lắp đặt cửa gió và hoàn thiện các điểm cấp khí
Cửa gió là vị trí cuối cùng đưa không khí từ hệ thống vào không gian sử dụng. Vì vậy, việc lắp đặt cần bám theo vị trí đã được xác định trong thiết kế thay vì lựa chọn tùy ý tại công trường.
Kỹ thuật cần kiểm tra số lượng cửa gió, vị trí lắp đặt và khả năng kết nối với tuyến ống tương ứng. Cửa gió cũng cần được bố trí sao cho phù hợp với không gian sử dụng, hạn chế bị che chắn bởi đồ nội thất hoặc các hạng mục hoàn thiện.
Đối với công trình có nhiều phòng, việc đánh dấu từng tuyến và từng cửa gió trong quá trình thi công cũng giúp hạn chế nhầm lẫn giữa các nhánh và thuận tiện hơn khi kiểm tra toàn bộ hệ thống.

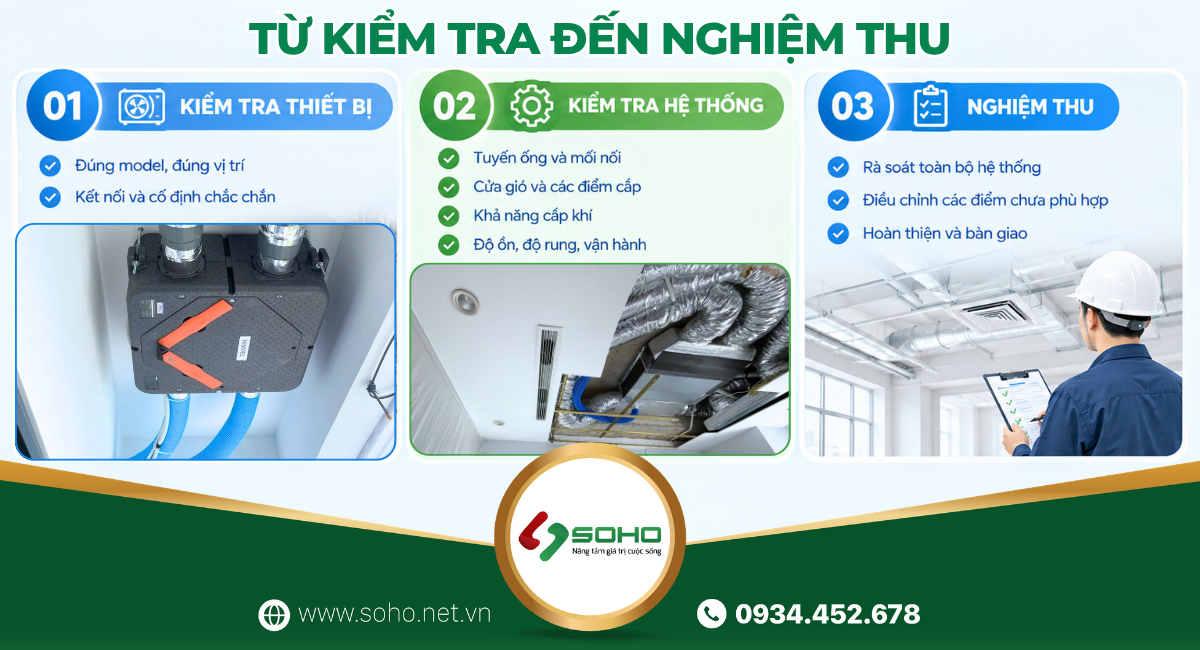

Kiểm tra hệ thống trước khi vận hành
Sau khi hoàn tất lắp đặt, hệ thống chưa nên được bàn giao ngay mà cần trải qua bước kiểm tra tổng thể. Đây là giai đoạn rà soát lại các hạng mục đã thi công để phát hiện những điểm chưa phù hợp trước khi đưa vào sử dụng.
Kỹ thuật có thể kiểm tra thiết bị, đường ống, mối nối, cửa gió, nguồn điện và tình trạng cố định của các bộ phận. Đồng thời, hệ thống được vận hành thử để kiểm tra khả năng cấp khí tại các vị trí đã bố trí.
Những hạng mục cần kiểm tra gồm:
- Model và vị trí lắp đặt thiết bị.
- Tình trạng kết nối và cố định máy.
- Tuyến ống, mối nối và các nhánh rẽ.
- Số lượng và vị trí cửa gió.
- Khả năng cấp khí tại các điểm.
- Tiếng ồn, độ rung và tình trạng vận hành.
- Các điểm cần hoàn thiện hoặc điều chỉnh trước khi bàn giao.
Bước kiểm tra giúp xác định hệ thống đã được triển khai đúng với phương án hay chưa và có cần điều chỉnh trước khi nghiệm thu hay không.
Nghiệm thu và bàn giao hệ thống
Nghiệm thu là bước cuối cùng trong quy trình thi công hệ thống cấp khí tươi. Sau khi kiểm tra và vận hành thử, đơn vị thi công rà soát lại toàn bộ hệ thống trước khi bàn giao cho chủ đầu tư.
Nội dung nghiệm thu có thể bao gồm tình trạng thiết bị, tuyến đường ống, cửa gió, khả năng vận hành và mức độ hoàn thiện của hệ thống. Những điểm chưa phù hợp cần được xử lý trước khi hoàn tất bàn giao.
Một hệ thống được nghiệm thu không chỉ cần đảm bảo thiết bị hoạt động mà còn cần phù hợp với phương án đã triển khai tại công trình. Đây cũng là cơ sở để chủ đầu tư nắm được cách vận hành và bảo trì hệ thống trong quá trình sử dụng.
Theo dõi fanpage SOHO để xem thêm công trình thực tế
Kết luận
Một hệ thống cấp khí tươi hoàn chỉnh không chỉ phụ thuộc vào việc lựa chọn thiết bị mà còn nằm ở cách hệ thống được thiết kế và triển khai trong thực tế. Từ khảo sát mặt bằng, tính toán phương án, đi đường ống đến lắp đặt và kiểm tra, mỗi bước đều cần được thực hiện phù hợp với điều kiện của công trình.
Đặc biệt, thi công hệ thống cấp khí tươi ngay từ giai đoạn đầu sẽ giúp chủ động hơn trong việc bố trí máy, tuyến ống và cửa gió, hạn chế những thay đổi hoặc đục phá khi công trình đã hoàn thiện. Bạn đang chuẩn bị xây mới hoặc cải tạo công trình? Gửi mặt bằng cho SOHO để được tư vấn phương án cấp khí tươi phù hợp ngay từ đầu.
--------------------------------
