Công trình đang hoàn thiện cần chuẩn bị gì cho hệ thống không khí?

Khi công trình bước vào giai đoạn hoàn thiện, hệ thống cấp khí tươi và thông gió cần được rà soát trước khi đóng trần. Bố trí thiết bị, đường ống và phối hợp với hệ thống cơ điện nước hợp lý sẽ giúp hạn chế phát sinh trong quá trình thi công. Cùng SOHO tìm hiểu những hạng mục cần chuẩn bị để hệ thống không khí được triển khai phù hợp với công trình.

Rà soát bản vẽ và hiện trạng công trình

Trước khi triển khai hệ thống không khí, cần đối chiếu bản vẽ thiết kế với hiện trạng thi công để xác định những điều kiện thực tế có thể ảnh hưởng đến việc lắp đặt. Không gian trần, vị trí dầm, cao độ trần và các khu vực đã bố trí thiết bị kỹ thuật đều cần được kiểm tra. Đây là cơ sở để xác định vị trí có thể đặt máy, hướng đi của đường ống và những điểm cần điều chỉnh trước khi hoàn thiện.

Trong quá trình thi công, hiện trạng công trình đôi khi có sự thay đổi so với bản vẽ ban đầu. Một số tuyến ống có thể được điều chỉnh, thiết bị được dịch chuyển hoặc không gian dành cho hệ thống kỹ thuật bị thu hẹp. Vì vậy, chỉ dựa vào bản vẽ mà chưa kiểm tra thực tế có thể khiến phương án lắp đặt không còn phù hợp. Việc rà soát sớm giúp các bên nhận diện những điểm vướng và thống nhất hướng xử lý trước khi thi công tiếp.

Đối với công trình đang chuẩn bị đóng trần, cần đặc biệt chú ý những khu vực sẽ bị che khuất sau khi hoàn thiện. Các vị trí đặt máy, đường ống, điểm kết nối và khu vực cần bảo trì nên được xác định rõ trên phương án triển khai. Khi bản vẽ và hiện trạng được đối chiếu đầy đủ, việc phối hợp giữa các hạng mục sẽ chủ động hơn, hạn chế nguy cơ phải tháo dỡ hoặc điều chỉnh về sau.

Tham khảo những thông tin khi gửi bản vẽ thiết kế hệ thống máy cấp khí tươi

Rà soát bản vẽ và hiện trạng công trình

Xác định vị trí lắp đặt máy cấp khí tươi

Vị trí đặt máy cấp khí tươi ảnh hưởng đến cách bố trí đường ống, khả năng kết nối với các khu vực sử dụng và điều kiện bảo trì sau này. Khi lựa chọn vị trí, cần xem xét mặt bằng, không gian trần, khoảng cách đến các tuyến ống và yêu cầu lắp đặt của thiết bị. Không nên chỉ chọn vị trí còn trống mà bỏ qua khả năng kết nối, thao tác kỹ thuật và tiếp cận máy khi cần kiểm tra.

Với hệ thống máy cấp khí tươi trung tâm, vị trí đặt máy cần được tính toán đồng bộ với mạng lưới đường ống cấp khí và hút khí thải. Cấu hình hệ thống, số lượng khu vực cần cấp khí và điều kiện thi công thực tế đều có thể ảnh hưởng đến phương án bố trí. Bên cạnh đó, cần kiểm tra yêu cầu về nguồn điện, kết nối đường ống và khoảng không gian thao tác theo hướng dẫn của nhà sản xuất để bảo đảm thiết bị có thể được lắp đặt và bảo dưỡng phù hợp.

Nếu công trình đã gần hoàn thiện nhưng vị trí máy chưa được xác định, cần khảo sát hiện trạng trước khi quyết định phương án. Việc thay đổi vị trí thiết bị có thể kéo theo điều chỉnh tuyến ống, cửa gió hoặc kết cấu trần liên quan. Vì vậy, cần đánh giá các lựa chọn khả thi dựa trên điều kiện thực tế, thay vì cố gắng bố trí thiết bị vào một vị trí thuận mắt nhưng không đáp ứng yêu cầu kỹ thuật.

Chuẩn bị tuyến ống cấp khí và thông gió

Sau khi xác định vị trí máy, cần làm rõ cách bố trí tuyến ống cấp khí tươi và tuyến hút khí thải. Tuyến cấp đưa không khí từ bên ngoài qua hệ thống xử lý, lọc khí nếu có, rồi phân phối đến các không gian sử dụng. Trong khi đó, tuyến hút có nhiệm vụ đưa không khí đã sử dụng ra ngoài theo phương án thông gió của công trình. Hai tuyến cần được thể hiện rõ trong bản vẽ để tránh nhầm lẫn khi thi công và kết nối thiết bị.

Khi bố trí đường ống, cần xem xét chiều dài tuyến, số lượng nhánh, các đoạn chuyển hướng và vị trí kết nối với cửa gió. Những yếu tố này ảnh hưởng đến trở lực của hệ thống và khả năng phân phối lưu lượng giữa các khu vực. Do đó, lựa chọn máy cấp khí tươi cần đi cùng phương án đường ống và tính toán lưu lượng phù hợp, thay vì chỉ dựa trên thông số lưu lượng danh định của thiết bị.

Ngoài tuyến ống bên trong, vị trí lấy khí ngoài trời và thải khí ra ngoài cũng cần được xem xét theo điều kiện thực tế của công trình. Cửa gió cấp và cửa hút cần được bố trí phù hợp với công năng từng phòng, nội thất và hướng lưu chuyển không khí dự kiến. Khi các vị trí này được xác định rõ trước khi đóng trần, đội thi công sẽ có cơ sở triển khai chính xác hơn, đồng thời hạn chế việc thay đổi đường ống khi công trình đã hoàn thiện.

Tìm hiểu giai đoạn nhà đang xây nên lắp hệ thống cấp khí tươi

Chuẩn bị tuyến ống cấp khí và thông gió

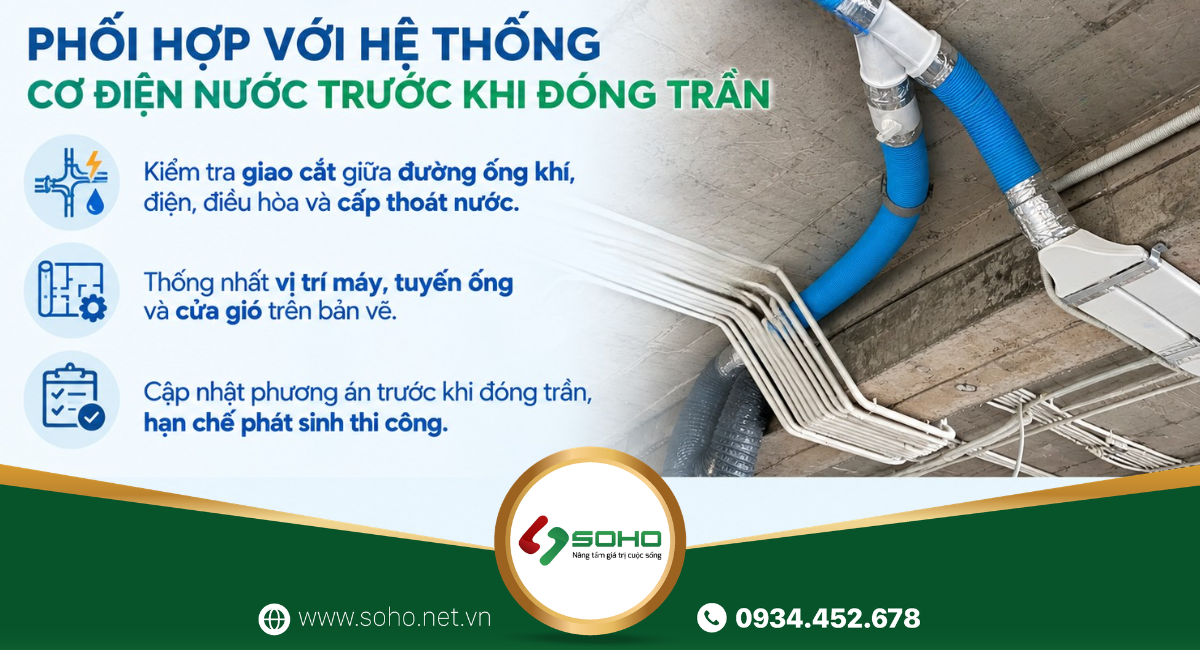

Phối hợp với hệ thống cơ điện nước trước khi đóng trần

Trong công trình, hệ thống máy cấp khí tươi và thông gió cần được phối hợp với các hạng mục cơ điện nước như điện, cấp thoát nước và điều hòa không khí. Các tuyến ống và thiết bị thường cùng sử dụng không gian trần kỹ thuật, vì vậy nguy cơ giao cắt hoặc thiếu khoảng trống lắp đặt có thể xảy ra nếu phương án chưa được thống nhất. Việc phối hợp trước khi đóng trần giúp xác định thứ tự bố trí và xử lý những vị trí có khả năng xung đột.

Chẳng hạn, đường ống cấp khí tươi có thể đi qua khu vực đã bố trí ống điều hòa, dây điện hoặc đường cấp thoát nước. Nếu phát hiện quá muộn, một trong các tuyến có thể phải thay đổi hướng đi, làm tăng khối lượng thi công và ảnh hưởng đến tiến độ của những hạng mục liên quan. Vì vậy, cần kiểm tra bản vẽ cập nhật, đối chiếu với hiện trạng và thống nhất phương án giữa các bên trước khi triển khai phần trần hoàn thiện.

Đối với công trình đang chuẩn bị chốt phương án MEP, việc làm rõ vị trí máy, tuyến ống, cửa gió, nguồn điện và không gian bảo trì là bước cần thiết. Khi có thay đổi so với thiết kế ban đầu, cần cập nhật phương án liên quan để hạn chế sai lệch giữa bản vẽ và hiện trạng. Điều này giúp các đơn vị thi công phối hợp đồng bộ hơn và giảm nguy cơ phát sinh do thiếu thông tin hoặc chưa thống nhất cách triển khai.

Tìm hiểu quy trình thiết kế hệ thống cấp khí tươi cho nhà ở

Phối hợp với hệ thống cơ điện nước trước khi đóng trần

Chừa không gian bảo trì và kiểm tra khả năng tiếp cận

Một hạng mục thường bị bỏ sót trong giai đoạn hoàn thiện là không gian phục vụ bảo trì thiết bị. Máy cấp khí tươi có thể cần được kiểm tra định kỳ, vệ sinh hoặc thay bộ lọc theo hướng dẫn của nhà sản xuất. Nếu thiết bị nằm ở vị trí khó tiếp cận hoặc không có đủ khoảng trống thao tác, việc bảo dưỡng sau này có thể trở nên phức tạp và ảnh hưởng đến trần hoặc các hạng mục xung quanh.

Trước khi đóng trần, cần xác định vị trí cửa thăm hoặc giải pháp tiếp cận thiết bị phù hợp với cấu hình lắp đặt thực tế. Kích thước và vị trí cửa thăm cần đáp ứng nhu cầu kiểm tra, vệ sinh và thao tác bảo trì theo yêu cầu của thiết bị. Đồng thời, cần xem xét vị trí các điểm kết nối và những khu vực có thể cần tiếp cận khi kiểm tra hoặc xử lý sự cố.

Không gian bảo trì cần được tính toán cùng tuyến ống, thiết bị điện và các hệ thống kỹ thuật lân cận. Nếu chỉ chú trọng giấu thiết bị sau trần mà chưa tính đến khả năng tiếp cận, công trình có thể phải bổ sung cửa thăm hoặc điều chỉnh phần trần sau khi hoàn thiện. Vì vậy, chuẩn bị không gian bảo trì từ đầu không chỉ hỗ trợ công tác vận hành mà còn giúp hạn chế những can thiệp không cần thiết vào công trình về sau.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

Kết luận

Để hệ thống không khí vận hành phù hợp với công trình, các hạng mục như vị trí thiết bị, tuyến ống cấp khí và hút khí, cửa gió, không gian bảo trì cần được tính toán đồng bộ với hệ thống cơ điện nước, điều hòa và kiến trúc trước khi đóng trần. Việc rà soát sớm giúp chủ động phương án thi công và hạn chế điều chỉnh khi công trình đã hoàn thiện.

Gửi bản vẽ mặt bằng cho SOHO để được tư vấn vị trí lắp đặt máy cấp khí tươi, bố trí tuyến ống cấp khí và hút khí, xác định vị trí cửa gió và rà soát các điều kiện thi công trước khi đóng trần. SOHO đồng hành cùng bạn từ khâu tư vấn phương án đến triển khai hệ thống phù hợp với hiện trạng và nhu cầu sử dụng của công trình.

--------------------------------
