Gửi bản vẽ thiết kế hệ thống máy cấp khí tươi cần cung cấp những thông tin gì?

Khi cần triển khai hệ thống cấp khí tươi, nhiều khách hàng thường nghĩ chỉ cần gửi mặt bằng là có thể lên phương án. Tuy nhiên, để xác định đúng nhu cầu và cách bố trí hệ thống, bản vẽ cấp khí tươi cần được xem xét cùng công năng từng khu vực, số người sử dụng, không gian kỹ thuật và các hệ thống đang có trong công trình. Vậy khi gửi bản vẽ cấp khí tươi cho SOHO, khách hàng cần chuẩn bị những thông tin gì? Cùng SOHO tìm hiểu các nội dung cần cung cấp để quá trình tư vấn và triển khai hệ thống được thuận tiện hơn.

Thông tin cần có của công trình

Mặt bằng kiến trúc của công trình

Thông tin đầu tiên cần có khi triển khai bản vẽ cấp khí tươi là mặt bằng kiến trúc của công trình. Mặt bằng giúp kỹ thuật hình dung cách phân chia không gian, diện tích từng khu vực, vị trí phòng và mối liên hệ giữa các không gian trong nhà.

Với công trình nhiều tầng, nên cung cấp mặt bằng của từng tầng để có thể xem xét tổng thể phương án. Việc này đặc biệt cần thiết khi một thiết bị cần cấp khí cho nhiều khu vực hoặc đường ống phải đi qua nhiều không gian khác nhau.

Nếu chưa có bản vẽ kỹ thuật hoàn chỉnh, khách hàng có thể gửi trước mặt bằng kiến trúc hiện có. Từ thông tin ban đầu này, SOHO có thể xác định những dữ liệu cần bổ sung trước khi xây dựng phương án chi tiết.

Tham khảo thiết kế hệ thống cấp khí tươi cần những thông tin gì?

Công năng của từng khu vực

Cùng một diện tích nhưng mỗi không gian có thể có nhu cầu cấp khí khác nhau. Phòng ngủ, phòng khách, phòng làm việc hay phòng sinh hoạt chung có thời gian sử dụng và số người hiện diện không giống nhau, vì vậy không nên chỉ dựa vào tổng diện tích để xác định hệ thống.

Khi gửi bản vẽ hệ thống máy cấp khí tươi, khách hàng nên cung cấp thông tin về công năng của từng phòng. Những khu vực sử dụng thường xuyên, sử dụng trong thời gian dài hoặc có nhiều người cùng sử dụng nên được ghi chú để kỹ thuật có thêm cơ sở đánh giá.

Việc xác định công năng ngay từ đầu giúp SOHO phân chia khu vực cần cấp khí và lựa chọn phương án phù hợp hơn. Đây cũng là cơ sở để tránh bố trí hệ thống theo một cấu hình giống nhau cho toàn bộ công trình.

Số người sử dụng và thời gian sử dụng

Số người thường xuyên sử dụng không gian là một trong những thông tin cần được xem xét khi tính toán nhu cầu cấp khí. Một phòng có cùng diện tích nhưng số người sử dụng khác nhau có thể cần phương án phân phối khí khác nhau.

Bên cạnh số lượng người, thời gian sử dụng cũng là thông tin hữu ích. Ví dụ, phòng làm việc sử dụng nhiều giờ mỗi ngày sẽ có nhu cầu khác với một khu vực chỉ được sử dụng trong thời gian ngắn.

Vì vậy, khi gửi bản vẽ cấp khí tươi, khách hàng nên cung cấp số người dự kiến và cách sử dụng chính của từng khu vực. Những thông tin này giúp SOHO có thêm cơ sở để tư vấn thiết bị và phương án cấp khí theo nhu cầu thực tế.

Xem thêm các yếu tố ảnh hưởng đến chi phí lắp đặt hệ thống cấp khí tươi

Thông tin cần có của công trình

Không gian và bố trí hệ thống

Chiều cao trần và không gian phía trên trần

Đường ống và nhiều thiết bị của hệ thống cấp khí tươi thường được bố trí trong không gian kỹ thuật phía trên trần. Vì vậy, ngoài mặt bằng, thông tin về chiều cao trần và khoảng không kỹ thuật cũng rất cần thiết khi xây dựng phương án.

Nếu công trình đã có bản vẽ trần hoặc mặt cắt thể hiện cao độ, khách hàng nên gửi kèm để SOHO có thể xem xét. Những thông tin này giúp xác định khả năng bố trí máy, đường ống và các điểm kết nối trong thực tế.

Đặc biệt, với những công trình có trần thấp hoặc phía trên đã có nhiều hệ thống kỹ thuật, việc biết trước không gian khả dụng sẽ giúp phương án bản vẽ cấp khí tươi sát với điều kiện thi công hơn.

Vị trí dự kiến đặt máy

Nếu đã có vị trí dự kiến đặt máy, khách hàng có thể đánh dấu trực tiếp trên mặt bằng khi gửi thông tin. Tuy nhiên, vị trí này cần được xem xét cùng khả năng kết nối đường ống, nguồn điện, không gian bảo trì và các hệ thống kỹ thuật xung quanh.

Một vị trí có đủ diện tích chưa chắc đã thuận tiện cho việc triển khai toàn bộ hệ thống. Khoảng cách đến các khu vực cần cấp khí, hướng đi đường ống và khả năng tiếp cận thiết bị sau khi hoàn thiện cũng cần được tính đến.

Trong trường hợp khách hàng chưa xác định vị trí máy, SOHO có thể dựa trên bản vẽ cấp khí tươi, mặt bằng và điều kiện thực tế để đề xuất vị trí phù hợp. Cách tiếp cận này giúp phương án được xây dựng đồng bộ ngay từ đầu.

Tham khảo cách thiết kế thông gió cho từng không gian trong nhà

Các khu vực cần cấp khí

Không phải tất cả không gian trong công trình đều nhất thiết phải có cùng một cách bố trí cấp khí. Việc xác định rõ những khu vực cần cấp khí giúp kỹ thuật phân chia hệ thống và xác định số lượng điểm cấp phù hợp.

Khách hàng có thể đánh dấu trên mặt bằng những phòng hoặc khu vực mong muốn được cấp khí. Nếu có những không gian ưu tiên hoặc sử dụng thường xuyên, nên cung cấp thêm thông tin để SOHO xem xét trong phương án.

Từ các khu vực được xác định, SOHO có thể tiếp tục tính toán vị trí cửa gió, hướng tuyến ống và cách phân phối khí. Đây là bước quan trọng để bản vẽ cấp khí tươi không chỉ thể hiện vị trí thiết bị mà còn phản ánh cách hệ thống được triển khai trong toàn bộ công trình.

Vị trí cửa gió

Vị trí cửa gió cần được xem xét cùng công năng phòng, bố trí nội thất và hướng đi của đường ống. Nếu cửa gió được xác định quá muộn, việc thay đổi vị trí có thể ảnh hưởng đến tuyến ống và các hạng mục trần đã triển khai.

Khi gửi bản vẽ cấp khí tươi, khách hàng có thể cung cấp vị trí cửa gió dự kiến nếu đã có phương án nội thất hoặc thiết kế trần. SOHO sẽ dựa trên những thông tin này để xem xét khả năng kết nối và phân phối khí.

Trong trường hợp chưa xác định được vị trí cửa gió, kỹ thuật có thể đề xuất dựa trên mặt bằng và nhu cầu sử dụng. Việc xác định sớm giúp đồng bộ giữa thiết bị, đường ống, cửa gió và thiết kế hoàn thiện.

Không gian và bố trí hệ thống

Đường khí và hệ thống liên quan

Điểm lấy khí ngoài trời

Một hệ thống cấp khí tươi cần có vị trí để đưa không khí từ bên ngoài vào hệ thống. Vì vậy, khi triển khai bản vẽ hệ thống máy cấp khí tươi, cần xem xét vị trí có thể bố trí điểm lấy khí và tuyến kết nối từ bên ngoài vào máy.

Điểm lấy khí có thể liên quan đến mặt đứng, tường ngoài hoặc khu vực kỹ thuật của công trình. Tùy từng thiết kế, việc kết nối ra ngoài có thể cần được tính toán từ sớm để tránh ảnh hưởng đến các hạng mục đã hoàn thiện.

Nếu công trình đã có phương án mặt đứng hoặc vị trí lấy khí dự kiến, khách hàng nên cung cấp kèm thông tin này. Đây sẽ là cơ sở để SOHO xem xét tuyến kết nối phù hợp với hiện trạng.

Tham khảo case study về chi phí và quy trình thi công hệ thống cấp khí tươi

Điểm thải khí

Với hệ thống có cả tuyến hút và thải, vị trí đưa không khí đã sử dụng ra ngoài cũng cần được xác định. Điểm thải khí nên được xem xét cùng mặt bằng, mặt đứng và các vị trí lấy khí để hạn chế việc bố trí thiếu đồng bộ.

Nếu công trình đã có thiết kế hệ thống hút hoặc thông gió, khách hàng nên cung cấp thông tin để SOHO có thể xem xét cùng phương án cấp khí tươi. Việc phối hợp từ đầu giúp các tuyến khí có cách bố trí phù hợp với tổng thể công trình.

Trong trường hợp chưa xác định điểm thải, kỹ thuật có thể dựa trên điều kiện thực tế để đề xuất phương án. Đây là một trong những nội dung cần được rà soát khi xây dựng bản vẽ cấp khí tươi cho công trình.

Các hệ thống kỹ thuật đã có

Hệ thống cấp khí tươi thường được triển khai cùng nhiều hạng mục khác như điện, điều hòa, cấp thoát nước và các hệ thống kỹ thuật phía trên trần. Vì vậy, nếu đã có các bản vẽ liên quan, khách hàng nên gửi kèm khi cần tư vấn.

Các bản vẽ này giúp xác định những tuyến đã được bố trí và những khu vực còn có thể triển khai đường ống. Từ đó, SOHO có thể xem xét cách đi tuyến và hạn chế các điểm giao cắt không cần thiết.

Đặc biệt với công trình đang thi công cơ điện nước, việc phối hợp bản vẽ cấp khí tươi với các hệ thống khác ngay từ đầu sẽ giúp chủ động hơn về không gian và giảm việc phải điều chỉnh khi bước vào giai đoạn đóng trần.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

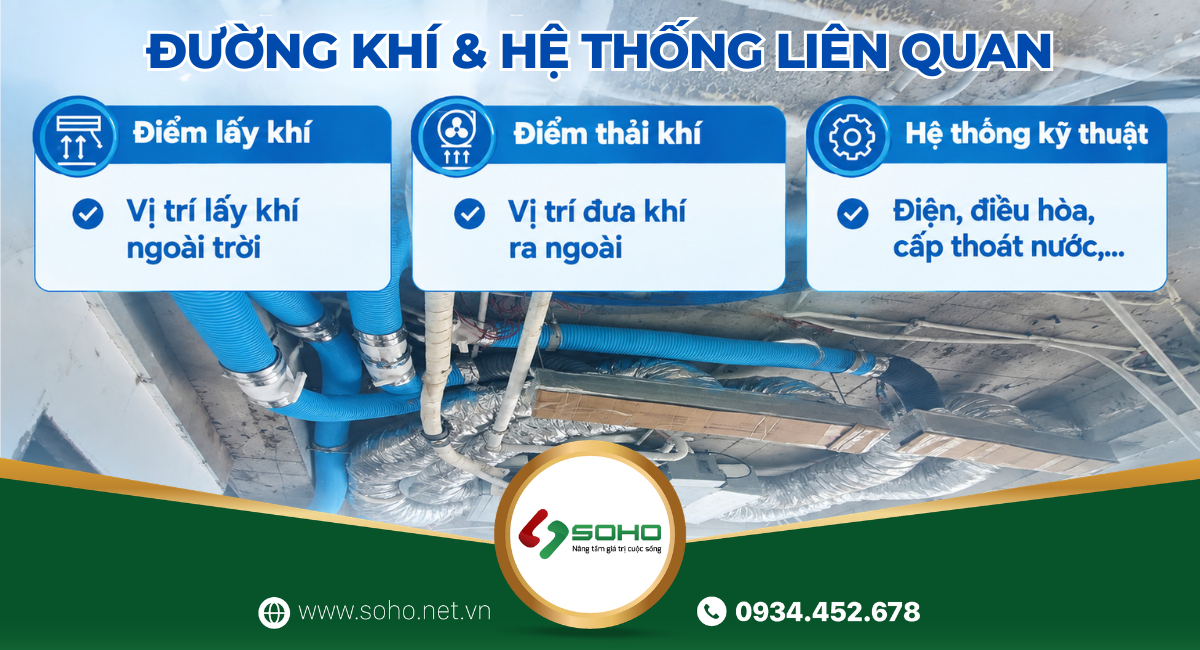

Đường khí và hệ thống liên quan

Kết luận

Khi gửi bản vẽ hệ thống máy cấp khí tươi, khách hàng không nhất thiết phải chuẩn bị một bộ hồ sơ kỹ thuật hoàn chỉnh ngay từ đầu. Mặt bằng kiến trúc, công năng, số người sử dụng và tiến độ công trình là những thông tin cơ bản có thể dùng để bắt đầu trao đổi.

Sau đó, các thông tin về chiều cao trần, vị trí máy, cửa gió, điểm lấy và thải khí cùng những hệ thống kỹ thuật liên quan sẽ giúp phương án được xác định chi tiết hơn. Việc cung cấp thông tin đầy đủ cũng giúp quá trình lựa chọn thiết bị và triển khai đường ống chủ động hơn.

Nếu bạn đang chuẩn bị thiết kế hoặc thi công hệ thống cấp khí tươi? Gửi bản vẽ cho SOHO để được rà soát mặt bằng, tư vấn thiết bị và xây dựng phương án phù hợp với nhu cầu thực tế của công trình.

--------------------------------
