Từ bản vẽ đến phương án thi công hệ thống máy cấp khí tươi thực tế ( Case Study )

Làm hệ thống máy cấp khí tươi không chỉ dựa vào diện tích công trình. Mặt bằng, công năng, số người sử dụng và điều kiện thi công đều cần được xem xét trước khi chọn thiết bị. Đây cũng là cơ sở để lựa chọn máy cấp khí tươi Himpel và bố trí hệ thống phù hợp với từng không gian. Trong case study này, SOHOTECH chia sẻ quá trình từ lúc nhận bản vẽ, phân tích mặt bằng đến lựa chọn thiết bị và triển khai thi công thực tế.

Bài toán thực tế: Một bản vẽ công trình cần được đọc như thế nào?

Khi nhận bản vẽ, SOHOTECH bắt đầu từ việc tìm hiểu cách công trình được sử dụng thay vì chỉ nhìn vào tổng diện tích. Mặt bằng cho biết cách chia phòng, công năng từng khu vực và phạm vi không gian cần xem xét khi triển khai hệ thống.

Bên cạnh đó, số người sử dụng, thời gian sử dụng và điều kiện phía trên trần cũng được xem xét. Những thông tin này giúp kỹ thuật hình dung nhu cầu cấp khí và các điều kiện cần đáp ứng khi đưa phương án vào thi công.

Tham khảo những thông tin cần cung cấp khi gửi bản vẽ thiết kế hệ thống máy cấp khí tươi

Đọc mặt bằng để xác định không gian cần cấp khí

Từ cách bố trí các phòng, kỹ thuật xem xét khu vực nào cần đưa khí tươi vào và cách phân phối khí đến từng không gian. Công năng của từng phòng cũng được tính đến vì phòng ngủ, phòng khách hay phòng làm việc có đặc điểm sử dụng khác nhau.

Nhờ đó, phương án không chỉ dựa trên diện tích. Hai công trình có cùng diện tích nhưng cách chia phòng, số người và thời gian sử dụng khác nhau vẫn có thể cần cách bố trí hệ thống khác nhau.

Từ nhu cầu sử dụng đến vị trí đặt máy

Sau khi xác định phạm vi cần cấp khí, vị trí đặt máy được xem xét dựa trên không gian lắp đặt, khoảng cách đến các khu vực cần cấp khí và khả năng kết nối đường ống. Vị trí máy cũng cần đảm bảo thuận tiện cho việc kiểm tra và bảo trì về sau. Vì vậy, không phải khoảng trống nào trên mặt bằng cũng có thể trở thành vị trí lắp đặt phù hợp.

Từ vị trí máy triển khai tuyến đường khí

Khi vị trí máy đã được xác định, tuyến đường khí được tính toán đến từng khu vực cần cấp. Chiều dài tuyến ống, số lượng nhánh, không gian phía trên trần và các điểm kết nối đều được xem xét trong phương án.

Đường khí cũng cần phối hợp với hệ thống điều hòa, điện, cấp thoát nước và các hạng mục kỹ thuật khác. Tính toán từ sớm giúp hạn chế xung đột và thuận tiện hơn khi triển khai thực tế.

Từ tuyến đường khí bố trí cửa gió

Trên cơ sở tuyến đường khí, vị trí cửa gió được bố trí trên mặt bằng trần. Vị trí này cần phù hợp với công năng phòng, cách sắp xếp nội thất và hướng phân phối khí trong không gian. Việc xác định cửa gió ngay từ giai đoạn này giúp chủ động chừa vị trí và phối hợp với hạng mục trần. Khi bước vào thi công, các điểm cấp khí đã có cơ sở rõ ràng để triển khai.

Xem thêm Case study: chi phí và quy trình thi công hệ thống cấp khí tươi

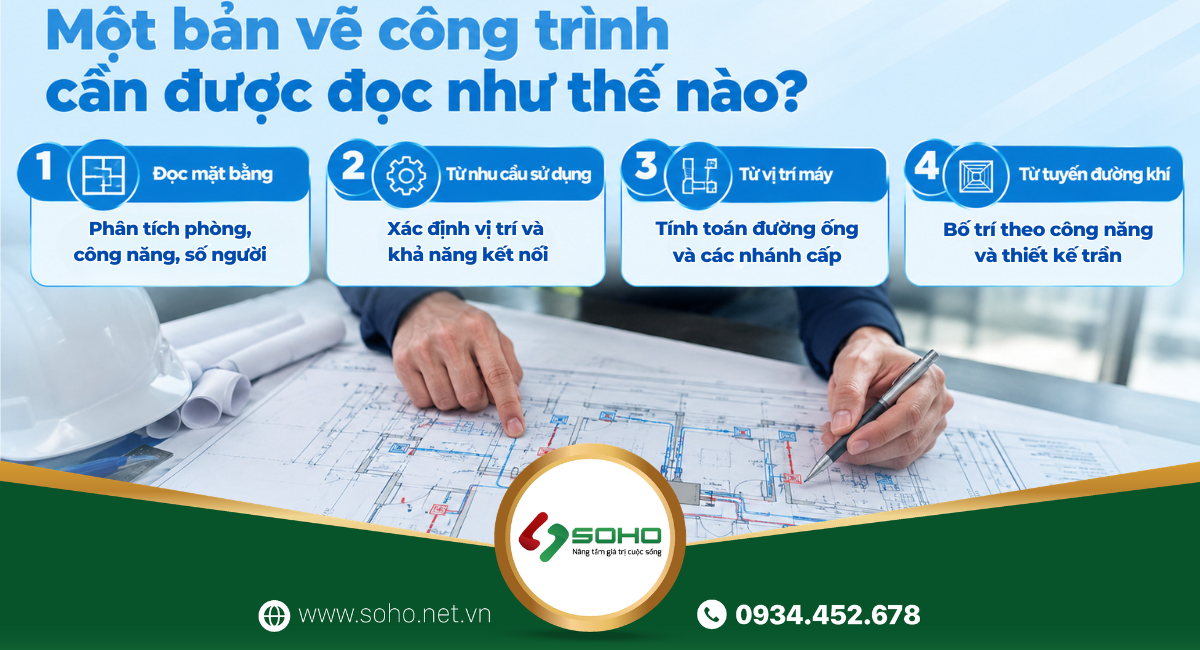

Một bản vẽ công trình cần được đọc như thế nào?

Khi nào máy cấp khí tươi Himpel được lựa chọn?

Máy cấp khí tươi Himpel được lựa chọn sau khi các thông tin chính của công trình đã được phân tích và nhu cầu cấp khí được xác định. Lúc này, kỹ thuật đã có cơ sở để biết khu vực nào cần cấp khí, cách sử dụng từng không gian, số người sử dụng và điều kiện thực tế để triển khai hệ thống.

Từ những dữ liệu đó, lưu lượng cần thiết, số lượng điểm cấp khí, vị trí đặt máy và cách kết nối đường ống tiếp tục được xem xét. Đây là cơ sở để đối chiếu với cấu hình từng dòng Himpel, thay vì lựa chọn thiết bị chỉ dựa trên diện tích tổng thể.

Đối chiếu máy cấp khí tươi Himpel với nhu cầu của công trình

Mỗi công trình có cách sử dụng và cấu trúc mặt bằng khác nhau nên nhu cầu cấp khí cũng không giống nhau. Có công trình chỉ cần cấp khí cho một phòng, trong khi những công trình khác cần phân phối khí đến nhiều khu vực thông qua hệ thống đường ống.

Vì vậy, các thông số của máy cấp khí tươi Himpel như lưu lượng, cấu hình kết nối, cách lắp đặt và phạm vi ứng dụng cần được đối chiếu với nhu cầu thực tế. Từ đó, dòng máy phù hợp mới được đưa vào phương án.

Kiểm tra khả năng lắp đặt thực tế

Sau khi xác định được cấu hình thiết bị, vị trí lắp đặt tiếp tục được kiểm tra trên mặt bằng. Không gian phía trên trần, hướng kết nối, tuyến đường ống và khoảng trống dành cho việc kiểm tra, bảo trì đều cần được xem xét.

Điều này giúp hạn chế trường hợp thiết bị có thông số phù hợp nhưng lại khó triển khai tại công trình. Máy cấp khí tươi Himpel cần được bố trí ở vị trí có thể kết nối đồng bộ với đường khí và đáp ứng điều kiện thi công thực tế.

Máy cấp khí tươi Himpel trong tổng thể hệ thống

Máy cấp khí tươi Himpel không được xem như một hạng mục độc lập mà cần được tính toán cùng tuyến đường ống, cửa gió, vị trí lấy khí và các hệ thống kỹ thuật liên quan.

Khi thiết bị, vị trí lắp đặt và cấu hình đường khí đã được thống nhất, phương án thi công mới có thể được hoàn thiện. Đây cũng là cơ sở để bóc tách khối lượng và xác định chi phí cho toàn bộ hệ thống.

Xem thêm các dòng sản phẩm khác tại Shopee SOHO

Khi nào máy cấp khí tươi Himpel được lựa chọn?

Case study thực tế: Lắp đặt máy cấp khí tươi Himpel HRD-50C cho không gian riêng

Trong một công trình thực tế, nhu cầu cấp khí được đặt ra cho một phòng sử dụng riêng thay vì triển khai hệ thống trung tâm cho toàn bộ nhà. Sau khi xem xét diện tích, công năng, số người sử dụng và nhu cầu trao đổi không khí, phương án máy cấp khí tươi Himpel HRD-50C được lựa chọn.

Với cấu hình cấp khí cục bộ, thiết bị được kết nối với đường ống D75 và nguồn điện theo điều kiện của công trình. Cách triển khai này phù hợp với những trường hợp cần bổ sung khí tươi cho từng không gian mà không nhất thiết phải mở rộng thành một hệ thống đường ống lớn.

Từ nhu cầu đến cấu hình thiết bị

Trong case study này, kỹ thuật tập trung vào nhu cầu của từng phòng để xác định cấu hình phù hợp. Bên cạnh lưu lượng, khả năng kết nối đường ống và điều kiện thi công cũng được xem xét trước khi chốt thiết bị.

Máy cấp khí tươi Himpel HRD-50C có lưu lượng 40-60 m³/h, sử dụng đường ống D75 và nguồn điện 220V. Với cấu hình này, thiết bị được đưa vào phương án cấp khí riêng cho không gian cần bổ sung khí tươi.

Triển khai đường kết nối

Sau khi thống nhất cấu hình, đường ống D75 được triển khai theo phương án đã tính toán. Các điểm kết nối, nguồn điện và phần cố định thiết bị được thực hiện đồng bộ để đảm bảo hệ thống có thể vận hành theo đúng cấu hình. Trong quá trình thi công, hiện trạng thực tế vẫn được kiểm tra để xử lý những điểm cần điều chỉnh. Điều này giúp hạn chế phát sinh khi chuyển sang giai đoạn hoàn thiện.

Kiểm tra và vận hành thử

Sau khi hoàn tất các hạng mục, kỹ thuật kiểm tra thiết bị, đường ống, mối nối và nguồn điện trước khi vận hành. Máy cấp khí tươi Himpel HRD-50C được chạy thử để kiểm tra hoạt động của máy và các kết nối liên quan.

Qua case study này có thể thấy, việc lựa chọn thiết bị cần bắt đầu từ nhu cầu thực tế của không gian. Khi cấu hình máy, đường ống và điều kiện thi công được xem xét đồng bộ, phương án triển khai sẽ rõ ràng hơn từ bản vẽ đến công trình.

Khám phá máy cấp khí tươi hồi nhiệt Himpel HRD-EP250EBN từ A-Z

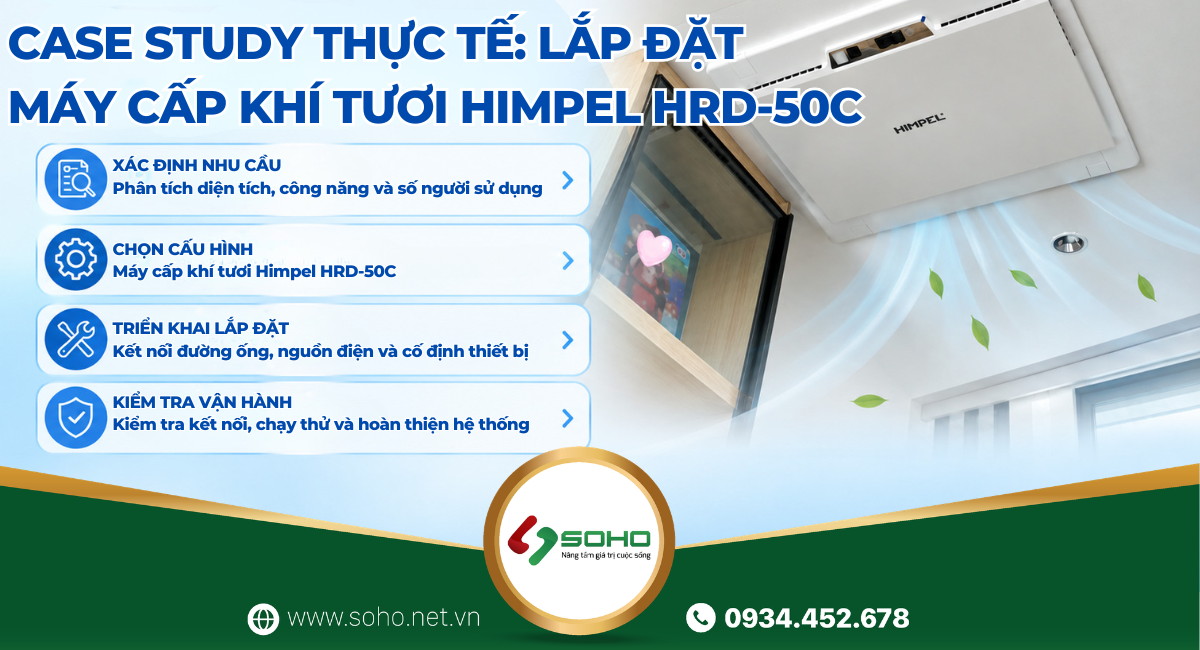

Case study thực tế lắp đặt máy cấp khí tươi Himpel HRD-50C

Kết luận

Qua quá trình triển khai thực tế, có thể thấy hệ thống máy cấp khí tươi cần được tính toán từ nhiều yếu tố thay vì chỉ dựa vào diện tích công trình. Mặt bằng, công năng, số người sử dụng, vị trí máy, tuyến đường khí và điều kiện thi công đều có ảnh hưởng đến phương án cuối cùng. Vì vậy, việc khảo sát và tính toán ngay từ giai đoạn đầu giúp xác định rõ cấu hình thiết bị, khối lượng vật tư và cách triển khai phù hợp.

Nếu công trình của bạn đang chuẩn bị triển khai hệ thống máy cấp khí tươi, hãy gửi bản vẽ hoặc mặt bằng cho SOHOTECH để được rà soát nhu cầu và tư vấn phương án phù hợp với điều kiện thực tế.

--------------------------------
