Những lỗi thường gặp khi thiết kế đường ống máy cấp khí tươi

Đường ống máy cấp khí tươi là bộ phận dẫn và phân phối không khí từ thiết bị đến các không gian cần sử dụng trong công trình. Dù phần lớn tuyến ống nằm phía trên trần và gần như không nhìn thấy sau khi hoàn thiện, cách thiết kế đường ống lại ảnh hưởng trực tiếp đến lưu lượng khí, trở lực và khả năng phân phối đến từng phòng. Nếu tuyến ống được tính toán chưa phù hợp, quá trình thi công cũng có thể phát sinh nhiều điều chỉnh ngoài dự kiến. Vì vậy, đường ống cần được thiết kế đồng bộ với thiết bị, mặt bằng và điều kiện thi công ngay từ đầu.

Sai kích thước đường ống máy cấp khí tươi

Một trong những lỗi thường gặp khi thiết kế đường ống máy cấp khí tươi là lựa chọn kích thước ống chưa phù hợp với lưu lượng cần vận chuyển. Không phải toàn bộ hệ thống đều sử dụng cùng một kích thước ống, bởi tuyến chính và từng tuyến nhánh sẽ phải dẫn lượng khí khác nhau. Nếu kích thước ống được xác định chỉ dựa trên đầu nối của thiết bị hoặc kinh nghiệm lắp đặt mà không gắn với lưu lượng, phương án có thể không phù hợp với nhu cầu thực tế. Đây là yếu tố cần được tính toán ngay từ khi xây dựng sơ đồ phân phối khí.

Khi kích thước ống không phù hợp, vận tốc dòng khí và trở lực trên tuyến có thể thay đổi. Với những đoạn ống phải vận chuyển lượng khí lớn nhưng kích thước không đáp ứng, tổn thất áp suất có thể tăng và ảnh hưởng đến khả năng đưa khí đến các vị trí ở xa. Ngược lại, việc lựa chọn kích thước quá lớn ở những đoạn có lưu lượng thấp có thể làm tăng không gian chiếm dụng phía trên trần và gây khó khăn khi phối hợp với các hệ thống kỹ thuật khác. Vì vậy, kích thước ống cần được lựa chọn theo từng đoạn của tuyến khí.

Tham khảo thiết kế và thi công đường ống cấp khí tươi

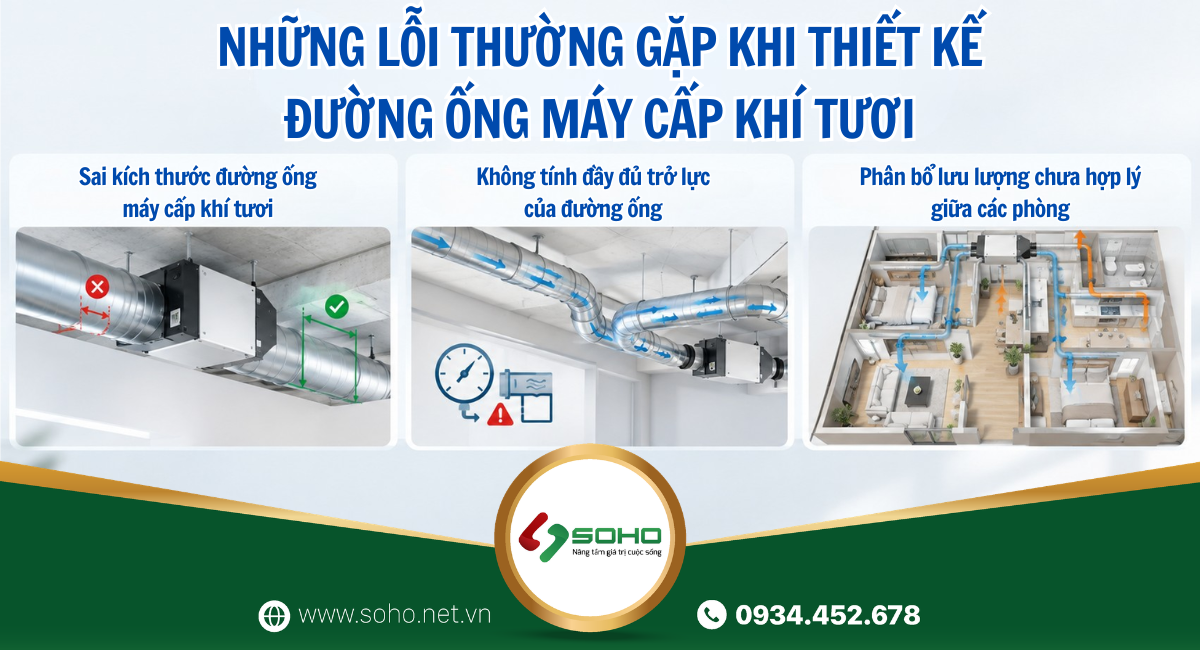

Những lỗi thường gặp khi thiết kế đường ống máy cấp khí tươi

Không tính đầy đủ trở lực của đường ống

Một lỗi khác là chỉ nhìn vào lưu lượng của máy mà chưa xem xét đầy đủ trở lực của đường ống. Trong thực tế, luồng khí phải đi qua nhiều đoạn ống trước khi đến cửa gió, và mỗi đoạn đều có thể tạo ra tổn thất áp suất. Chiều dài tuyến, kích thước ống, số lượng nhánh, các đoạn co cút và thay đổi hướng đều tác động đến trở lực của hệ thống. Vì vậy, một máy có lưu lượng phù hợp trên thông số chưa đồng nghĩa với việc lượng khí đó sẽ đến được tất cả các điểm cấp như mong muốn.

Đặc biệt, khi công trình có nhiều phòng và khoảng cách từ máy đến các khu vực không giống nhau, sự khác biệt về trở lực giữa các nhánh cần được xem xét ngay từ thiết kế. Tuyến ngắn và ít chuyển hướng thường có điều kiện khác với tuyến dài, nhiều nhánh hoặc phải đi vòng qua các hệ thống kỹ thuật. Nếu không tính tổng thể, một số nhánh có thể nhận nhiều khí hơn trong khi các nhánh ở xa gặp khó khăn trong việc đạt lưu lượng theo phương án. Vì vậy, thiết kế đường ống cần gắn với điều kiện áp suất của toàn hệ thống.

Phân bổ lưu lượng chưa hợp lý giữa các phòng

Khi một máy cấp khí tươi phục vụ nhiều phòng, không phải phòng nào cũng có nhu cầu khí giống nhau. Diện tích, công năng, số người sử dụng và thời gian sử dụng có thể khác nhau giữa phòng ngủ, phòng làm việc, phòng khách hoặc các khu vực sinh hoạt khác. Nếu chỉ lấy tổng lưu lượng của máy rồi chia tương đối cho các phòng mà không xác định nhu cầu từng khu vực, hệ thống khó đảm bảo lượng khí phù hợp tại mỗi điểm cấp. Vì vậy, phân bổ lưu lượng cần được thực hiện trước khi triển khai tuyến nhánh.

Lưu lượng của từng nhánh cũng cần được xem xét cùng với chiều dài và cấu hình đường ống. Một nhánh phục vụ phòng ở gần máy có thể có điều kiện khác với nhánh đi xa hoặc phải chia qua nhiều đoạn chuyển hướng. Do đó, việc phân phối khí cần dựa trên cả nhu cầu của không gian và điều kiện thực tế của tuyến ống. Đây là cơ sở để xác định kích thước ống, cách chia nhánh và bố trí cửa gió phù hợp hơn với từng phòng.

Tìm hiểu cách lựa chọn lưu lượng khí tươi cho nhà ở

Những lỗi trong tính toán đường ống và phân phối khí tươi

Thiết kế tuyến ống không phù hợp với thực tế thi công

Một tuyến đường ống máy cấp khí tươi có thể hợp lý trên bản vẽ nhưng vẫn gặp khó khăn khi triển khai ngoài công trường. Khu vực phía trên trần thường tập trung nhiều hệ thống như điện, điều hòa, cấp thoát nước và các hạng mục kỹ thuật khác. Nếu thiết kế không được đối chiếu với hiện trạng thực tế, tuyến ống có thể gặp vị trí giao cắt, thiếu khoảng trống hoặc không thể đi đúng như phương án ban đầu. Khi đó, đội thi công phải thay đổi hướng tuyến ngay tại công trường.

Việc thay đổi trong quá trình thi công có thể kéo theo nhiều vấn đề khác như tăng chiều dài đường ống, bổ sung co cút, thay đổi vị trí nhánh hoặc điều chỉnh cửa gió. Những thay đổi này không chỉ ảnh hưởng đến thời gian và cách lắp đặt mà còn có thể làm thay đổi điều kiện trở lực và phân phối lưu lượng đã tính trước. Vì vậy, bản vẽ cần được kiểm tra cùng hiện trạng công trình trước khi thi công để giảm thiểu các điều chỉnh không cần thiết.

Không tính đến vị trí cửa gió khi thiết kế đường ống

Cửa gió là điểm cuối đưa khí từ tuyến ống vào không gian sử dụng nên cần được xác định cùng với phương án đường ống. Nếu chỉ thiết kế hướng đi của ống mà chưa chốt vị trí cửa gió, khi triển khai thực tế có thể phát sinh tình trạng đầu ống không đến đúng vị trí mong muốn. Việc này dễ dẫn đến phải đổi hướng tuyến, kéo dài ống hoặc thay đổi bố trí trên trần sau khi thi công.

Vị trí cửa gió cũng cần phù hợp với công năng của từng phòng và thiết kế trần. Đầu ra của tuyến nhánh phải có khả năng kết nối thuận tiện với cửa gió, đồng thời tránh xung đột với đèn, điều hòa, kết cấu trần hoặc các hạng mục khác. Vì vậy, cửa gió không nên được xem là phần hoàn thiện sau cùng mà cần được tính toán ngay từ khi triển khai hệ thống đường ống máy cấp khí tươi.

Tham khảo vị trí lắp đặt hệ thống máy cấp khí tươi

Không kiểm tra và cân chỉnh sau khi thi công

Sau khi lắp đặt hoàn chỉnh, việc kiểm tra hệ thống không nên dừng ở việc đối chiếu hình thức với bản vẽ. Trong thực tế, tuyến ống có thể có những điều chỉnh nhỏ trong quá trình thi công do điều kiện mặt bằng hoặc sự giao cắt với các hệ thống kỹ thuật khác. Những thay đổi về chiều dài, hướng đi hoặc số lượng đoạn chuyển hướng có thể làm điều kiện trở lực khác với phương án ban đầu. Vì vậy, lưu lượng thực tế tại các nhánh và cửa gió cần được kiểm tra sau khi hoàn thiện.

Cân chỉnh lưu lượng giúp đánh giá sự phân phối khí giữa các khu vực và phát hiện những vị trí có chênh lệch. Nếu một nhánh nhận nhiều khí hơn trong khi nhánh khác nhận ít hơn dự kiến, cần xem xét lại cấu hình tuyến và điều chỉnh theo điều kiện thực tế của hệ thống. Đây là bước quan trọng để đưa lượng khí tại các điểm cấp về gần với phương án thiết kế. Vì vậy, kiểm tra và cân chỉnh nên được xem là một phần của quá trình hoàn thiện hệ thống máy cấp khí tươi, không chỉ là bước kiểm tra hình thức.

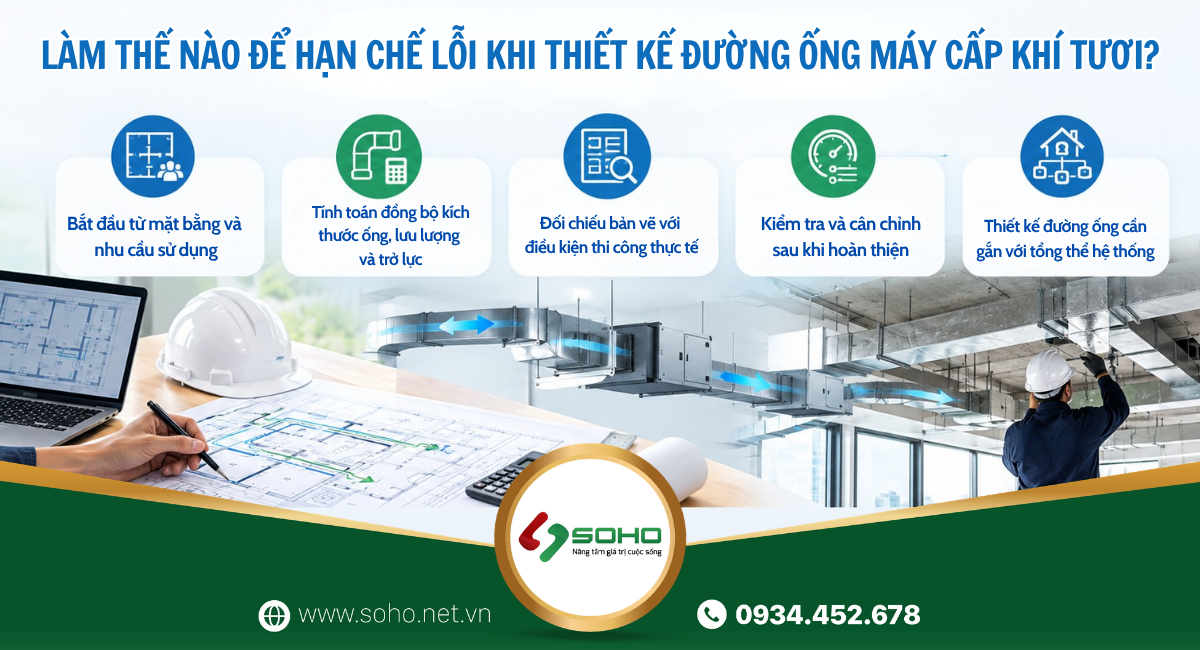

Làm thế nào để hạn chế lỗi khi thiết kế đường ống máy cấp khí tươi

Làm thế nào để hạn chế lỗi khi thiết kế đường ống máy cấp khí tươi?

Bắt đầu từ mặt bằng và nhu cầu sử dụng

Quá trình thiết kế đường ống máy cấp khí tươi nên bắt đầu từ mặt bằng thực tế và nhu cầu của từng không gian, thay vì chỉ lựa chọn thiết bị trước. Trước tiên cần xác định những phòng cần cấp khí, số lượng điểm cấp, vị trí máy và hướng triển khai các tuyến chính, tuyến nhánh. Từ đó, lưu lượng được phân bổ cho từng khu vực để làm cơ sở lựa chọn kích thước đường ống.

Tính toán đồng bộ kích thước ống, lưu lượng và trở lực

Sau khi xác định nhu cầu, cần tính toán đồng thời lưu lượng, kích thước ống, chiều dài tuyến và các đoạn co, cút hoặc chuyển hướng. Những yếu tố này có mối liên hệ với nhau và ảnh hưởng đến điều kiện phân phối khí trên toàn hệ thống. Một tuyến ống được lựa chọn đúng kích thước nhưng có chiều dài lớn hoặc nhiều đoạn chuyển hướng vẫn có thể phát sinh trở lực đáng kể.

Đối chiếu bản vẽ với điều kiện thi công thực tế

Bản vẽ sau khi hoàn thiện cần được kiểm tra với khoảng trống phía trên trần và các hệ thống kỹ thuật hiện hữu như điện, điều hòa, cấp thoát nước. Việc rà soát này giúp phát hiện sớm những vị trí có thể giao cắt, thiếu không gian hoặc cần điều chỉnh hướng đi của đường ống. Đồng thời, vị trí cửa gió cũng cần được đối chiếu với thiết kế trần để đảm bảo các đầu ống có thể kết nối đúng vị trí khi thi công.

Theo dõi fanpage SOHO để xem thêm công trình thực tế

Kiểm tra và cân chỉnh sau khi hoàn thiện

Sau khi thi công, cần kiểm tra lại lưu lượng tại các nhánh và cửa gió để đánh giá khả năng phân phối khí thực tế. Trong quá trình lắp đặt, tuyến ống có thể phát sinh một số thay đổi về hướng đi, chiều dài hoặc cấu hình nhánh so với bản vẽ ban đầu. Những thay đổi này có thể làm điều kiện vận hành khác với phương án đã tính toán.

Thiết kế đường ống cần gắn với tổng thể hệ thống

Một phương án đường ống máy cấp khí tươi phù hợp không chỉ dừng ở việc xác định đường đi của ống mà cần liên kết giữa thiết bị, lưu lượng, tuyến khí, cửa gió và điều kiện thi công. Khi các yếu tố này được tính toán đồng bộ ngay từ đầu, quá trình triển khai sẽ chủ động hơn và hạn chế những điều chỉnh phát sinh sau khi hoàn thiện.

Kết luận

Với mỗi công trình, SOHO xem xét đồng thời mặt bằng, nhu cầu sử dụng, vị trí máy và phương án phân phối khí trước khi triển khai đường ống máy cấp khí tươi. Từ lưu lượng từng khu vực, SOHO bố trí tuyến chính, tuyến nhánh và cửa gió, đồng thời tính toán kích thước ống, chiều dài tuyến, hướng đi và trở lực. Phương án cũng được đối chiếu với không gian phía trên trần cùng các hệ thống điện, điều hòa và cấp thoát nước để hạn chế xung đột, thuận tiện cho quá trình thi công và hoàn thiện.

Nếu bạn đang chuẩn bị thiết kế hoặc thi công hệ thống máy cấp khí tươi, hãy gửi mặt bằng cho SOHO để được tư vấn phương án đường ống, phân bổ lưu lượng và cách triển khai phù hợp với thực tế công trình.

--------------------------------
